MM420变频器的参数分类简介

    (1) MM420变频器参数分类

   MM420变频器参数可以分为显示参数和设定参数两大类。显示参数为只读参数，以r××××表示，主要是频率给定值、实际输出电压、电流等；设定参数是可读写参数，以P××××表示，设定参数可以用基本操作面板、高级操作面板或通过串行通信接口进行修改，使变频器实现一定的控制功能。

    变频器的参数有四个用户访问级：“1”标准级、“2”扩展级、“3”专家级和“4”维修级。等级由参数P0003来选择，大多数情况下，只要访问标准级(P0003=1)和扩展级(P0003=2)参数就足够了。

   (2) MM420变频器常用参数

    ①P0003：用于定义用户访问级。

   P0003的设定值与对应的功能如下：

   P0003=1：标准级，可以访问最经常使用的参数。

   P0003=2：扩展级，允许扩展访问参数的范围。

   P0003=3：专家级，只供专家使用。

   P0003=4：维修级，只供授权的维修人员使用，具有密码保护。

    ②P0004：用于按功能的需求过滤出与该功能相关的参数。P0004的访问级为1，即在P0003=1时，可以访问和设置P0004的值。

   P0004的设定值与对应的功能如下：

   P0004=0：全部参数。

   P0004=2：变频器参数。

   P0004=3：电动机参数。

   P0004=7：命令，二进制I/O。

   P0004=8：ADC（模数转换）和DAC（数-模转换）。

   P0004=10：设定值通道/RFG（斜坡函数发生器）。

   P0004=12：驱动装置的特征。

   P0004=13：电动机的控制。

   P0004=20：通信。

   P0004=21：报警/警告/监控。

   P0004=22：工艺参量控制器(例如PID)。

    ③P0010：用于变频器工作方式的设定。P0010的访问级为1，即在P0003=1时，可以访问和设置P0010的值。

   P0010的设定值与对应的功能如下：

   P0010=0：为变频器运行工作方式。

   P0010=1：为变频器快速调试工作方式。

   P0010=30：将变频器恢复为工厂默认的设置值。

    在P0010=1时，变频器调试可以快速完成。这时可设一些常用的参数（例如电动机参数）。

    ④P0100：用于确定功率设定值的单位是“kW”还是“hp”，以及电动机铭牌上规定的额定频率50Hz或60Hz。P0100只有在变频器工作为快速调试方式（即P0010=1）时才能被修改，参数的访问级为1（即P0003=1）。

   P0100的设定值与对应的功能如下：

   P0100=0：功率设定值的单位为kW，频率默认值50Hz（我国适用）。

   P0100=1：功率设定值的单位为hp，频率默认值60Hz。

   P0100=2：功率设定值的单位为kW，频率缺省值60Hz。

    ⑤电动机参数。

   P0300：用于选择电动机的类型，P0300只有在快速调试方式（即PO010=1）时才能被修改，参数的访问级为2（即P0003=2）。P0100的设定值与对应的功能如下：P0300=1：异步电动机。P0300=2：同步电动机。

   P0304：用于设定电机的额定电压(V)，应根据所控制电动机铭牌上标注的额定电压值来设定。只有在快速调试P0010=1时才能被修改。

   P0305：用于设定电机的额定电流(A)，根据电机铭牌上标注的额定电流值来设定。只有在快速调试P0010=1时才能被修改。

   P0307：用于设定电动机的额定功率值，应根据电动机铭牌上标注的额定功率值(kW或hp)来设定。P0100=0时本参数的单位为kW。只有在快速调试P0010=1时才能被修改。

   P0308：用于设定电动机的额定功率因数值，应根据电动机铭牌上标注的额定功率因数值来设定。本参数的访问级为2（即P0003=2）。

   P0310：用于设定电动机的额定频率，设定值的范围为12～650Hz，默认值是50Hz。应根据电动机铭牌上标注的额定频率值来设定。只有在快速调试P0010=1时才能被修改。

   P0311：用于设定电动机的额定转速(r/min)，应根据电动机铭牌上标注的额定频率值来设定。只有在快速调试P0010=1时才能被修改。

    ⑥P0700：选择命令源，即变频器运行控制指令的输入方式。P0700的设定值与对应的功能如下：

   P0700=0：工厂的缺省设置。

   P0700=1：由变频器的基本面板BOP设置。

   P0700=2：由变频器的开关量输入端(DIN1～DIN3)进行控制，DIN1～DIN3的控制功能通过参数P0701～P0703定义。

   P0700=4：通过BOP链路的USS设置。

   P0700=5：通过COM链路的USS设置。

   P0700=6：通过COM链路的通信板(CB)设置。

    ⑦P0701：数字输入DIN 1的功能。

    ⑧P0702：数字输入DIN 2的功能。

    ⑨P0703：数字输入DIN 3的功能。

   P0701～P0703的访问级为2，设定值如下：

    0：禁止数字输入即不使用该端子。

    1：ON/OFF1（接通正转/停车命令1）。

    2：ON reverse/OFF1（接通反转/停车命令1）。

    3：OFF2（停车命令2），电动机按惯性自由停车。

    4：OFF3（停车命令3），电动机快速停车。

    9：故障确认。

    10：正向点动。

   11：反向点动。

   12：反转。

   13： MOP（电动电位计）升速（增加频率）。

   14：MOP降速（减少频率）。

   15：固定频率设定值（直接选择）。

   16：固定频率设定值（直接选择+ON命令）。

   17：固定频率设定值[二进制编码的十进制数（BCD码）选择+ON命令]。

   21：机旁/远程控制。

   25：直流注入制动。

   29：由外部信号触发跳闸。

   33：禁止附加频率设定值。

   99：使能BICO参数化（仅用于特殊用途）。

   (3)快速调试的流程（仅适用于第1访问级）

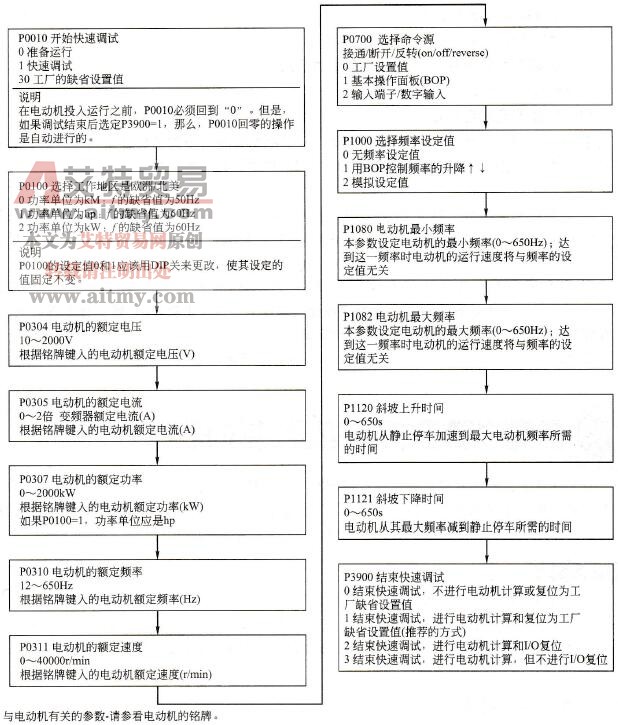

    快速调试的流程如图7-12所示。

    图7-12    快速调试的流程

   (4)参数设置注意事项

    ①将变频器复位为工厂的缺省设定值。为了把变频器的全部参数复位为工厂的缺省设定值，应按照下面的数值设定参数（用BOP，AOP或必要的通信选件）：设定P0010=30，P0970=1。

    ②设置电动机参数。除非P0010=1，否则是不能更改电动机参数的；确信变频器已按电动机的铭牌数据正确地进行配置，若电动机为△形接线时端子电压应接230V，星形接380V。

    ③用BOP/AOP进行的基本操作。使用BOP/AOP进行基本操作的前提条件是：P0010=0（为了正确地进行运行命令的初始化）；P0700=1（使能BOP操作板上的启动/停止按钮）；P1000=1（使能电动电位计的设定值）。

    艾特贸易网提示：快速调试结束，一定令P1000=0，否则变频器不会运行。
