MM420变频器的外部接线图

    MicroMaster420变频器的外部接线图如图7-7所示，分为主电路和控制电路。端子1～15为控制回路端子，其他为主电路端子。

   (1)主电路

    主电路和通用变频器相同，都是把单相或者三相交流电经过整流和逆变桥转换成其他频率的交流电。主电路端口分为输入（L1、L2、L3或者L、N）端子，它可以为三相或者单相，输出为U、V、W接至电机端，公共端可靠接地。直流母线输出端DC+和DC-。其接线方式如图7-8所示。

    图7-8    变频器的主电路接线图

   (2)控制电路

    控制电路由中央CPU、数字输入和输出单元、模拟量输入和输出单元、操作面板和显示元件组成。控制回路端口共1～15个端子，各端子具有不同的功能，其实际位置如图7-9所示，该端子接线方面，不需要螺钉紧固，只需压接即可。各个端口的功能如表7-1所示。

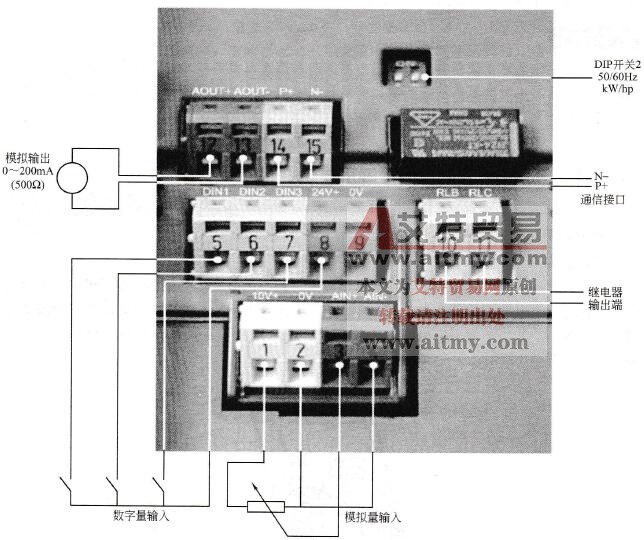

    图7-9    MM420变频器控制端子图

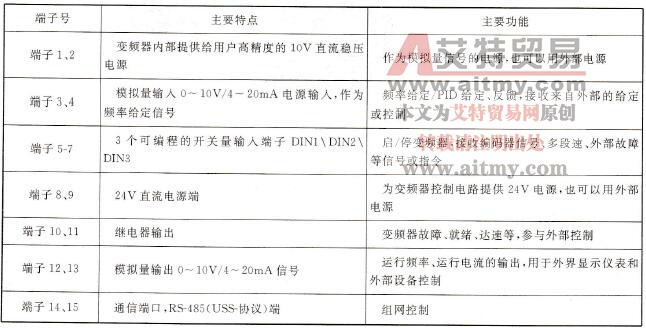

    表7-1    MM420变频器各控制端子特点及功能
