变频洗衣机的工作原理与特点

    在用洗衣机洗衣服时，薄厚不同的衣服，应该有不同的洗法；不同的季节，水温不同，应该有不同的洗法；而相同的衣服，因人而异有不同的洗法；不同量的衣服用不同量的水洗等等。这些要求，通过变频洗衣机都可以满足。这里介绍家用变频洗衣机。

    1．变频洗衣机的工作原理

    变频是一种电动机调速控制技术，变频洗衣机不同于普通洗衣机之处在于其电动机、动力传动系统以及控制方法的不同。变频洗衣机的推出目的，主要是解决电动机的可调速。如用波轮洗衣机洗衣服，刚开始2分钟，选用低水位洗，洗涤剂浓度比较高，水少，衣服浮不起来，压在波轮上，单位面积的重量增加了。若用原来的较高转速洗，波轮一转，会伤衣服；此时若采用低速则较好。变频洗衣机相应能够匹配它的转速，达到低水位低转速。变频洗衣机还能实现无级调速，使理想程序的选择变成可能。

    如图8-56所示，变频洗衣机采用直流无刷电动机，开发智能功率模块(Intelligent Power Mould，IPM)和脉宽调制变频PWM控制模块，充分利用变频调速技术的优势，从而实现洗衣机的洗涤转速可调、脱水转速可调以及洗涤时间“节拍”水位联调。

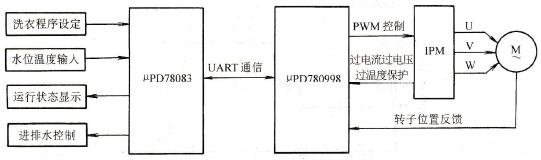

    图8-56    变频洗衣机控制原理图

    该控制的特点有：

   1)采用直流无刷电动机，变频后可精密自动控制波轮的速度（转速）和旋转力（力矩）。

   2)缠绕少，衣物伤害小，实现人性化的洗涤。

   3)软制动，制动平缓。

   4)变水位洗涤，洗净率高。

   5)开关电源，保证宽电压运行。

   6)独特设计，减小起动电流。

   7) EMC电磁抗干扰：

    2．变频洗衣机实现了节能、节水、静音、环保的综合效应

    节能：变频洗衣机采用高效率、高转矩的直流无刷电动机，可以根据负荷（洗涤物）所需力度控制功率，减少电力的浪费。不仅如此，通过控制起动速度，使起动平衡地进行，耗能少。过去的洗衣机电动机的效率仅为40%~50%，而直流变频洗衣机的效率可达到80%以上，从而实现节约能源的目的。

    静音：发挥直流无刷电动机的优点——高转矩，减少变速时发出的齿轮声和皮带声，所以噪声小（可使洗衣机运行中的噪声降低10dB以上）。另外，以下几方面也可以达到静音的目的。

   1)通过变频控制，实现对负荷（洗涤量）的直接控制，减小水对洗涤筒的冲击。

   2)使用低速运转功能，降低电动机发热升温。

   3)冷却用风叶轮可减小一些，从而减少风声。

    节水：变频洗衣机实现水位与洗涤转速的最佳匹配。洗涤时低水位，提高了洗涤剂的浓度，并由于低转速达到最佳洗净度；漂洗时高水位，漂洗效果十分良好，能用较少的水达到很好的洗涤效果。

    另外，将变频及控制技术中低噪声、低振动和机械技术溶为一体，突破了传统机构上的局限，取消了复杂的行星离合减速器和三角皮带（V带）等易损件，结构大大简化。其整机重量减少15%，洗涤功能进一步优化。用电量和噪声也大幅下降，同时在机电技术方面的改进，使整机成本大大降低。
