变频器的输入侧（网侧）容量技术规格

    用户首先要考虑本厂交流电源的容量。一般来说使用变频器后，电网输入电流会产生一定的畸变，由此要增大电网容量1.5～1.7倍。此外，为了抑制电网侧电流的高次谐波成分，变频器与电网间应串入交流电抗器，原则上电网容量大于10倍变频器容量就必须加装电抗器。因为电网容量越大，其电源内阻抗越小，变频器在电网侧产生的高次谐波电流就越大。加装电抗器的另一优点是可改善电源功率因数。

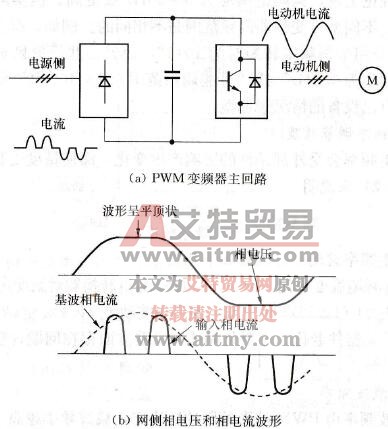

    电源电压产生畸变和输入电流（双尖峰）的波形如图5-6所示。

    图5-6    电源电压产生畸变和输入电流（双尖峰）的波形
