变频技术在喷涂生产线的吸排气装置中的应用

    为了提高喷涂质量，喷涂室的空气流动应当加以控制。以往是利用吸排气扇的入口风门来加以控制。现在采用变频器对转速加以控制，可以降低喷涂表面粗糙度，也可以大幅度削减电能的损耗，达到节能的目的。

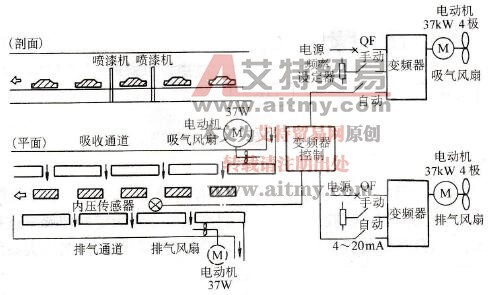

    系统的结构组成：如图8-53所示为小汽车车体喷涂生产线吸排气装置用变频器控制的运行方式，由内压传感器检测出喷涂室内压力，达到合适内压后利用变频器程序控制的输出信号进行排气和吸气的运转。输出信号为4～20mA，调频范围20~60Hz，负载特性为恒转矩。

    使用时应注意：排气风扇单独工作时，吸气风扇受环境影响也会旋转，对于这种情况，可设置气流挡板，采用关闭气流挡板的方法来使得吸气风扇停止工作，再利用变频器加以起动。另外，吸气风扇转动后，排气风扇受到排气风的影响也会旋转，因此同样需要进行上述的起动。

    图8-53    汽车喷涂生产线吸排气变频器控制系统图
