高频镇流器的类型简介

    (1)双极型晶体管型

    双极型晶体管，因有两种载流子工作（电子与空穴）而得名，其优点是耐压高、电流大、管压小，其缺点是二次击穿问题，这也是导致高频镇流器损坏或寿命短的根本性原因之一。

    美国MOTOROLA公司开发的高频镇流器的主器件有BIPOLAR、H2BIP和MOSFET三种类型。其中BIPOLAR为双极型晶体管类型，H2BIP为高卢值、高频率达林顿晶体管型，适用于中、低档高频镇流器。

   (2) BSIT型

   BSIT是一种新型的快速功率半导体器件，它集双极型与场控型晶体管特点于一体，利用IC工艺制成。BSIT可在很宽的范围完全取代双极型功率晶体管，具有可靠性高、开关频率快、通态压降低、减小吸收电路、无二次击穿等特点。其驱动与双极型晶体管相同。

   (3) MOSFET型

    用于卤素灯的120kHz MOSFET型高频镇流器采用了变压器耦合LC串联谐振方式，由于工作频率高，变压器的体积与重量随频率的平方根成反比减少，效率可达85%~96%。所以，该高频镇流器与传统的卤素灯用电感镇流器相比，重量减少至1/10~1/15，卤素灯使用寿命也可延长4倍。其中，MOSFET规格为500V、9.6A。

   (4) IC型

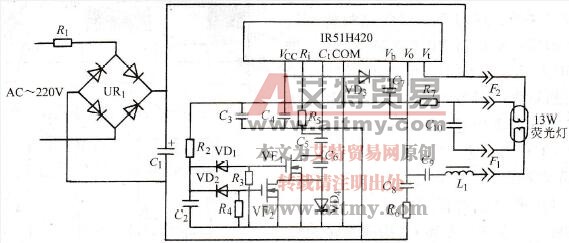

    目前，大多数国外公司都推出了集成电路(IC)高频镇流器。如图8-19所示为美国IR公司开发的13W、220V紧凑型荧光灯IC高频镇流器基本电路图。

    图8-19    美国IR公司IC高频镇流器电路
