变频器的容量计算技术方法

    为用户查阅方便，关于变频器容量计算的内容艾特贸易网小编不准备列出繁杂的计算公式和计算实例，而主要是提供计算容量的原则。书写形式上拟用三个表格将其概括。

    1．计算容量前对负荷的调研（见表5-4）

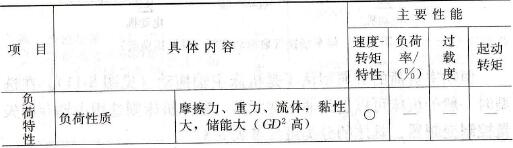

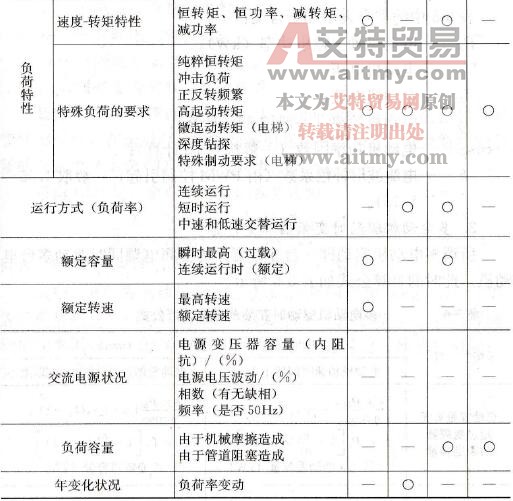

    表5-4    负荷状况调研表

    2．连续运转（负荷率100%）状态下变频器容量的计算(见表5-5)

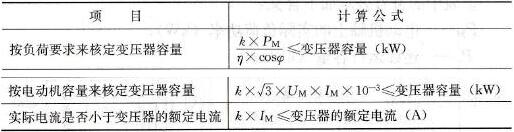

    表5-5    连续运转时计算公式

    表5-5中的符号表示如下含义：

   PM-电动机轴上输出功率(kW)；

   UM-电动机电压；

   IM -电动机电流；

    η-电动机效率（一般按85%计算）；

   cosφ-电动机功率因数（一般按0.75计算）；

   k-电流波形补偿系数(由PWM控制引起，一般取1.05～1.15)。

    3．多电动机驱动时变频器容量计算

    所谓多电动机驱动即一台变频器作为变频电源同时驱动多台电动机。此时的计算公式如表5-6所示。

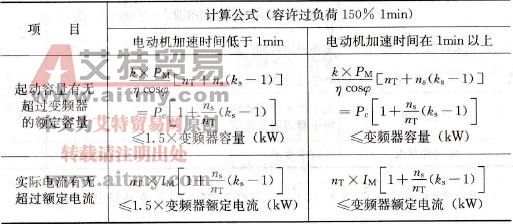

    表5-6    多电动机驱动时变频器容量计算公式

    上表中的符号表示如下含义：

   PM-电动机轴上的实际负荷功率(kW)；

   Pc-连续运行容量(kW)；

   IM -电动机额定电流；

   ks-电动机起动电流倍数；

    η-电动机效率（一般为85%）；

   cosφ-电动机功率因数（一般为0. 75）；

   k-电流波形补偿系数；

   nT-并联电动机台数；

   ns-同时起动电动机台数。

    4．大惯性负荷变频器容量计算

    某些GD²大的惯性负荷，由于起动时间特别长，很容易引起变频器过载，在选择容量等级时要引起特别的关注。在计算校验容量的公式中必须含GD²因子。具体计算公式如下。

    考虑GD²后，负荷的容量计算公式为

则该(kW)值应低于所选变压器的容量(kW)。

    式中，GD²为电动机轴上已折算的全GD²值(kg·m²)；TL为负荷转矩(N·m²)；η为电动机效率（一般为85%）；cosφ为电动机功率因数（一般为0. 75）；tA为电动机起动（加速）时间；k为电流波形补偿系数。
