FUJI FRENIC5000MS5系列工具机床用主轴驱动系统特点

    (1)特点

    适用各种工具机床的机型，可选择转矩矢量控制型M5系列和高性能矢量控制型V5系列；可选择发电制动和再生制动。

    变流器分点结构，可以用一台变流器运行多台驱动单元。

   EC标准：所有驱动单元、变流器单元、主轴电动机和选件等的规格都符合EC标准。

    改善基本性能，M系列大大降低了转速波动和机械齿轮的噪声。

    小型化，体积减少至以往产品的60%。

    丰富的选件功能，备有固定丝锥和多边形加工以及与计算机编程口通信的选件。

   (2)装置构成

    变流器：为驱动单元提供主电源，变流器制动方式可分为动力制动变流器、电源再生变流器。

    逆变器：接受变流器提供的电源，驱动主轴电动机；具有转矩矢量控制方式的M5驱动单元和高性能矢量控制的V5驱动单元。

    组合驱动单元：将变流器和逆变器的功能组合在一起的装置，制动方式只限动力制动。

   (3)电源与机型

    递减转矩型（风机、泵专用无磁极感应器）和恒转矩型（一般工业用带磁极感应器）。

    ①额定输入交流电压。

    三相200V:200V/50Hz，200～230V/60Hz。

    ②容许波动电压。

   -15%～10%；采用电压不平衡率：2%以内[以IEC 61800-3  (5.2.3)为标准]。

    ③容量范围。

   M5系列：1.1～30kW (50%ED)，采用三相200V时为0.75～22kW（连续）；

   V5系列：2.2～55kW (50%ED)，采用三相200V时为1.5～45kW（连续）。

    ④输出频率范围：0. 2～400Hz。

   (4)规格概要(见表6-9)

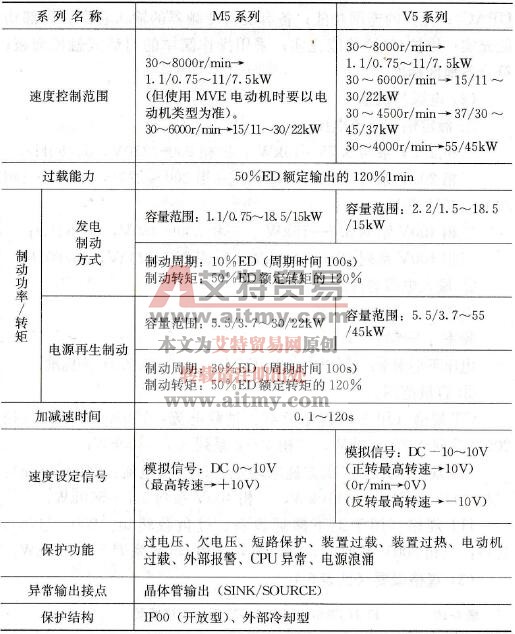

    表6-9    FUJI FRENIC5000MS5系列规格概要

    注：ED为负荷率。
