太阳能发电用变频器的输出特性

    太阳能发电用变频器，由于受到日照量和温度的影响，输出功率不断变化。为提高发电效率应设置最大功率跟踪控制环节。图4-37所示为太阳能电池在不同日照量情况下，最大功率点的变动情况。最大功率控制的方法是利用晶体管开关改变太阳能电池的输出电流大小，使其在任何情况下输出UI=P为最大。

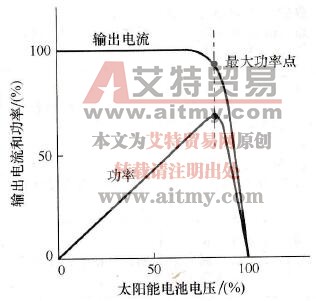

    图4-37    太阳能电池输出特性（伏安特性）

    1．降低输出波形的高次谐波含量

    要求负荷率在20%～100%情况下，波形畸变率小于5%。

    2．提高变换效率

    提高变换效率具体指绕制高效率的耦合变压器使整个系统的综合效率提高，负荷率在60%～100%变化时效率不低于90%。

    3．事故保护

    当交流电网发生停电事故时，系统在0.5s内应当检测出停电故障，使变频器停止运转，如图4-38所示。

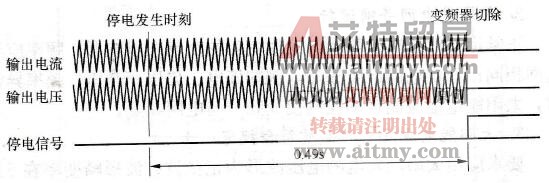

    图4-38    停电检测特性

    在停电时，要求变频器维持一段时间，提供负荷电流，0. 5s后发出断电信号，切除变频器。
