太阳能发电用变频器的实用系统

    太阳能发电用变频器的实用系统如图4-36所示。

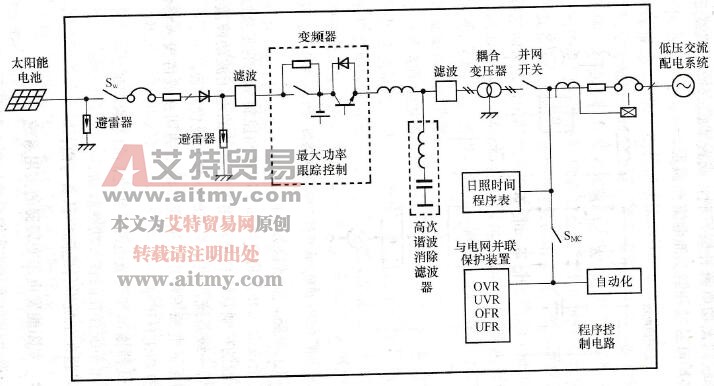

    图4-36    太阳能发电用变频器实用系统原理图

    应用该系统的产品已形成系列化(1～10kW)并已投放市场，这是一个特殊的变频电源，除把太阳能电池的直流电逆变为单相交流电外，还可与交流电网并联，把多余的电能反馈到电网。现将该系统的功能与性能简述如下。

    1．系统运行的高效率

    系统运行的高效率体现在：一方面实现太阳能电池能量转化过程的最大功率控制，使能量转化效率最高；另一方面设计专用逆变器使逆变过程能耗最低。

    2．与交流电网并网运行

    正常运行时要求太阳能电池逆变后的交流电压波形、频率应与电网相同；而当电网产生故障，例如停电、欠压、升压、频率异常时，太阳能电池应能自动控制使变频器与电网断开。

    3．太阳能电池发电的品质符合规范

    要求应用太阳能发电的电压波形为正弦波，波形畸变率在5%以下。
