变频器的预定义U/f曲线和用户自定义U/f曲线

    由于电动机负载的多样性和不确定性，因此很多变频器厂商都推出了预定义的U/f曲线和用户自定义的任意U/f曲线。预定义U/f曲线是指变频器内部已经为用户定义的各种不同类型的曲线。如艾默生EV2000变频器有4种特定曲线[图2.2(a)]曲线0为线性转矩特性、曲线1为2.0次幂降转矩特性、曲线2为1.7次幂降转矩特性、曲线3为1.2次幂降转矩特性。罗克韦尔AB PowerFlex 400变频器有4种定义的曲线[如图2.2(b)]，其定义的方式是在电动机额定频率一半（即50% fN）时的输出电压是电动机额定电压的30%时（即30%UN）为曲线1，35%UN为曲线2，40%UN为曲线3，UN为曲线4。这些预定义的U/f曲线非常适合在可变转矩（如典型的风机和泵类负载）中使用，用户可以根据负载特性进行调整，以达到最优的节能效果。

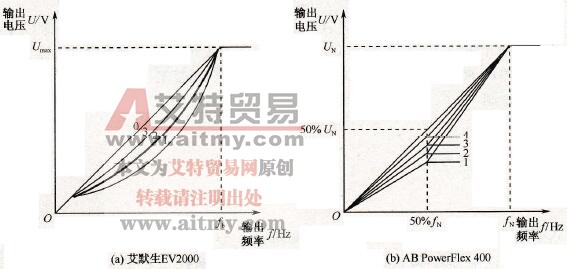

    图2.2    预定义U/f曲线

    对于其他特殊的负载，如同步电动机，则可以通过设置用户自定义U/f曲线的几个参数来得到任意U/f曲线，从而可以适应这些负载的特殊要求和特定功能。自定义U/f曲线一般都通过折线设定，典型的有三段折线和两段折线。

    以三段折线设定为例（图2.3），f通常为变频器的基本运行频率，在某些变频器中定义为电动机的额定频率；U通常为变频器的最大输出电压，在某些变频器中定义为电动机的额定电压。如果最大输出电压等于额定电压或者基本运行频率等于额定频率，则两者是一回事，如果两者之间数值不相等，就必须根据变频器的用户手册来确定具体的数据。图2.3中给出了3个中间坐标数值，即(f1，U1)、(f2，U2)、(f3，U3)，用户只需填人相应的电压值或电压百分比以及频率值或频率百分比即可。如果将其中的两点重合就可以看成是二段折线设定。

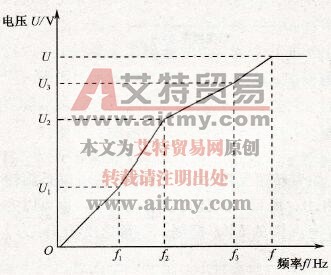

    图2.3    用户自定义U/f曲线

    虽然用户自定义U/f曲线是可以任意设定的，但是一旦数值设定不当，就会造成意外故障。比如说低频时转矩提升电压过高，造成电动机启动时低频抖动。所以，U/f曲线特性必须以满足电动机的运行为前提条件。
