变频器U/f控制的基本概念
来源:艾特贸易2017-06-05
简介大家知道,变频器 U/f 控制的基本思想是 U/f=C ,因此定义在频率为 fx 时, Ux 的表达式为 Ux/fx=C ,其中 C 为常数,就是“压频比系数”。图 2.1 所示就是变频器的基本运行 U/f 曲线。 图
大家知道,变频器U/f控制的基本思想是U/f=C,因此定义在频率为fx时,Ux的表达式为Ux/fx=C,其中C为常数,就是“压频比系数”。图2.1所示就是变频器的基本运行U/f曲线。

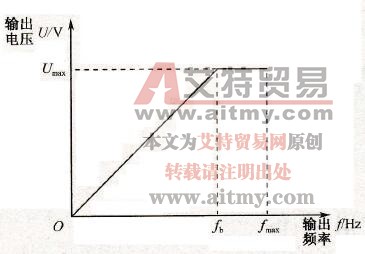

图2.1 基本运行U/f曲线
由图2.1可以看出,当电动机的运行频率高于一定值时,变频器的输出电压不再能随频率的上升而上升,人们就将该特定值称为基本运行频率,用fb表示。也就是说,基本运行频率是指变频器输出最高电压时对应的最小频率。在通常情况下,基本运行频率是电动机的额定频率,如电动机铭牌上标识的50Hz或60Hz。同时与基本运行频率对应的变频器输出电压称为最大输出电压,用Umax表示。
当电动机的运行频率超过基本运行频率fb后,U/f不再是一个常数,而是随着输出频率的上升而减少,电动机磁通也因此减少,变成“弱磁调速”状态。基本运行频率是决定变频器的逆变波形占空比的一个设置参数,当设定该值后,变频器CPU将基本运行频率值和运行频率进行运算后,调整变频器输出波形的占空比来达到调整输出电压的目的。因此,在一般情况下,不要随意改变基本运行频率的参数设置,如确有必要,一定要根据电动机的参数特性来适当设值,否则容易造成变频器过热、过流等现象。
