变频器的电阻能耗制动

    电阻能耗制动采用的方法是在变频器直流侧加放电阻单元组件，将再生电能消耗在功率电阻上来实现制动。这是一种处理再生能量的最直接的办法，它是将再生能量通过专门的能耗制动电路消耗在电阻上，转化为热能，如图2.43所示。

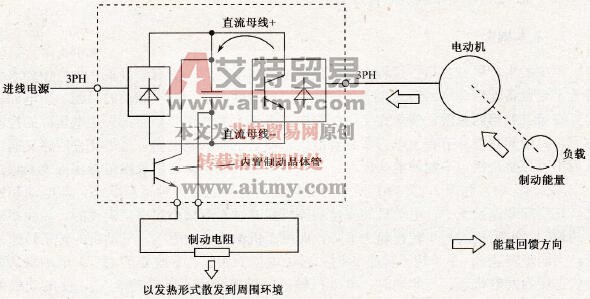

    图2.43    能耗制动过程

    电阻能耗制动包括制动单元和制动电阻两部分。制动单元根据安装形式可分内置式和外置式两种，前者是适用于中、小功率的通用变频器，后者则是适用于中、大功率变频器或是对制动有特殊要求的工况中。从原理上讲，二者并无区别，都是作为接通制动电阻的“开关”，它包括功率管、电压采样比较电路和驱动电路。制动电阻是用于将电动机的再生能量以热能方式消耗的载体，它包括电阻阻值和功率容量两个重要的参数。

    图2.44所示为三菱A500系列变频器的制动单元和制动电阻连接示意。

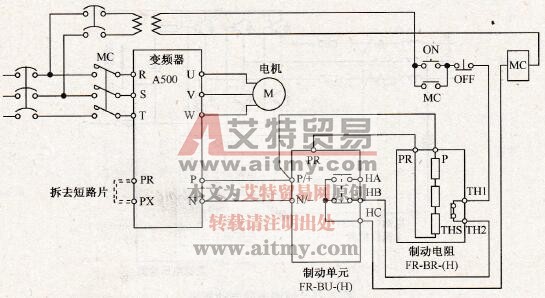

    图2.44    三菱A500系列变频器的制动单元与制动电阻连接示意
