软件型PID简介

来源:艾特贸易2017-06-05

简介喜欢使用 PLC 指令编程的设计者通常自己动手编写 PID 算法程序,这样可以充分利用 PLC 的功能。在连续控制系统中,模拟 PID 的控制规律形式为 (3.1) 式中, e(t) 为偏差输入函数; u(t) 为

    喜欢使用PLC指令编程的设计者通常自己动手编写PID算法程序,这样可以充分利用PLC的功能。在连续控制系统中,模拟PID的控制规律形式为

   (3.1)

式中,e(t)为偏差输入函数;u(t)为调节器输出函数;KP为比例系数;TI为积分时间常数;TD为微分时间常数。

    由于式(3.1)为模拟量表达式,而PLC程序只能处理离散数字量,为此,必须将连续形式的微分方程化成离散形式的差分方程。式(3.1)经离散化后的差分方程为

   (3.2)

式中,T为采样周期;k为采样序号,k=012,…,i,…,ku(k)为采样时刻k时的输出值;e(k)为采样时刻k时的偏差值;e(k-1)为采样时刻k-1时的偏差值。

    为了减小计算量和节省内存开销,将式(3.2)化为递推关系式形式:

式中,f(k)为采样时刻k时的反馈值;f(k-1)为采样时刻k-1时的反馈值;f(k-2)为采样时刻k-2时的反馈值。至此式(3.3)已可以用作编程算法使用了,如图3.21所示,建议采用1s的时间定时中断程序来做PID程序。式(3.3)中的常数项可在参数输入后调用一个子程序来计算,这样可以避免每个扫描周期都计算一次常数项。

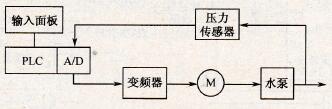

软件型PID控制系统框图

    3.21    软件型PID控制系统框图

    可采用与PLC直接连接的文本显示器或触摸面板输入参数和显示参数,如西门子的TD200TP7等。

    使用式(3.3)编写PID程序,需4次乘法、两次加法、两次减法计算以及多个MOV指令,因此显得很繁琐。实际应用中,取消PD控制,保留I控制,也能很好地满足实际要求,所以控制关系式可写成

   u(k)=u(k-1)+u    (3.4)

式中,△u为积分增量。

    显然式(3.4)简单得多,积分增量可根据实际需要来确定。当压力未到达设定值,增量为正;当压力超调后,增量为负。采用式(3.4)来控制压力,也存在一些问题;△u设置过大,则稳态时压力误差大;△u设置太小,则调整时间太长。如果结合模糊控制的思想,就能较好地改良控制性能。控制思想如下:当实际压力小于设定值的90%时,PLC输出最大值信号,使变频器以50Hz运行,从而压力迅速上升;当实际压力不小于设定值的90%时,PLC输出一个经验值,然后才调用增量控制中断程序。经验值可事先设定,等压力稳定后,再将稳定后的控制输出值替换原预设经验值。

    这种形式的PID控制器优点是控制性能好,柔性好,在调节结束后,压力十分稳定,信号受干扰小,调试简单,接线工作量少,可靠性高。不足是编程工作量增加,需增加硬件成本。调试时要尽量设置短的变频器的上升时间和下降时间。在编程设计中必须防止计算结果值溢出,造成控制失控,而且还要编写校正传感器零点和判断其是否正常的功能程序。
