三菱FX系列PLC与三菱变频器RS485通信应用实例

来源:艾特贸易2017-06-05

简介1 .三菱 FX 系列 PLC 与三菱变频器通信接线 三菱 PLC : FX2N+FX2N-485-BD 。 三菱变频器: A500 系列、 E500 系列、 F500 系列、 F700 系列、 S500 系列。 两者之间通过网线连接(网线的 RJ45 插头和

    1.三菱FX系列PLC与三菱变频器通信接线

    三菱PLCFX2N+FX2N-485-BD

    三菱变频器:A500系列、E500系列、F500系列、F700系列、S500系列。

    两者之间通过网线连接(网线的RJ45插头和变频器的PU插座连接),使用两对导线连接,即将变频器的SDAPLC通信板(FX2N-485-BD)RDA连接,变频器的SDBPLC通信板(FX2N-485-BD)RDB连接,变频器的RDAPLC通信板(FX2N-485-BD)SDA连接,变频器的RDBPLC通信板(FX2N-485-BD)SDB连接,变频器的SGPLC通信板(FX2N-485-BD)SG连接。

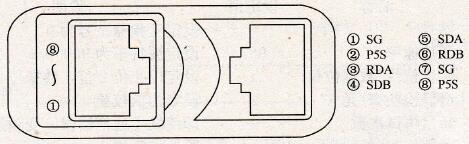

   A500F500F700系列变频器PU端口如图3.30所示。

三菱变频器A500的PU端口

    3.30    三菱变频器A500PU端口

   E500S500系列变频器PU端口如图3.31所示。

三菱变频器E500的PU端口

    3. 31    三菱变频器E500PU端口

    2.三菱FX系列PLC与三菱变频器通信参数设置

   (1)三菱变频器的设置

   PLC和变频器之间进行通信,通信规格必须在变频器的初始化中设定,如果没有进行初始设定或有一个错误的设定,数据将不能进行传输。

    注:每次参数初始化设定完成以后,需要复位变频器。如果改变与通信相关的参数后,变频器没有复位,通信将不能进行。

    参数号    名称    设定值    说明

   Pr. 117  站号   0    设定变频器站号为0

   Pr. 118  通信速率    96    设定波特率为9600b/s

   Pr. 119  停止位长/数据位长    11    设定停止位2位,数据位7

   Pr. 120  奇偶校验有/    2    设定为偶校验

   Pr. 121  通信再试次数    9999    即使发生通信错误,变频器也不停止

   Pr. 122  通信校验时间间隔  9999    通信校验终止

   Pr. 123  等待时间设定    9999    用通信数据设定

   Pr. 124 CRLF/无选择    0    选择无CRLF

    对于122号参数一定要设成9999,否则当通信结束以后且通信校验互锁时间到时变频器会产生报警并且停止(EPUE)

    对于79号参数要设成1,即PU操作模式。

    注:以上的参数设置适用于A500E500F500F700系列变频器。

    当在F500F700系列变频器上要设定上述通信参数,首先要将Pr. 160设成0

    对于S500系列变频器(R)的相关参数设置如下:

    参数号    名称    设定值    说明

   n1    站号   0    设定变频器站号为0

   n2    通信速率    96    设定波特率为9600b/s

   n3    停止位长/数据位长    11    设定停止位2位,数据位7

   n4    奇偶检验有/    2    设定为偶校验

   n5    通信再试次数    即使发生通信错误,变频器也不停止

   n6    通信校验时间间隔    通信校验终止

   n7    等待时间设定    用通信数据设定

   n8    运行指令权    0    指令权在计算机

   n9    速度指令权    0    指令权在计算机

   n10    联网启动模式选择    1    用计算机联网运行模式启动

   n11    CRLF/无选择    0    选择无CRLF

    对于79号参数设成0即可。

    注意:当在S500系列变频器上要设定上述通信参数,首先要将Pr. 30设置成1

   (2)三菱PLC的设置

    三菱FX系列PLC在进行计算机连接(专用协议)和无协议通信(RS指令)时均需对通信格式(D8120)进行设定。其中包含有波特率、数据长度、奇偶校验、停止位和协议格式等。在修改了D8120的设置后,确保关掉PLC的电源,然后再打开。

    在这里对D8120设置如下:

   RS485

   b15    b0

   0000  1100  1000 1110

    0   C    8    E

即数据长度为7位,偶校验位,2位停止位,波特率为9600b/s,无标题符和终结符,没有添加和校验码,采用无协议通信(RS485)

    3.通信编程

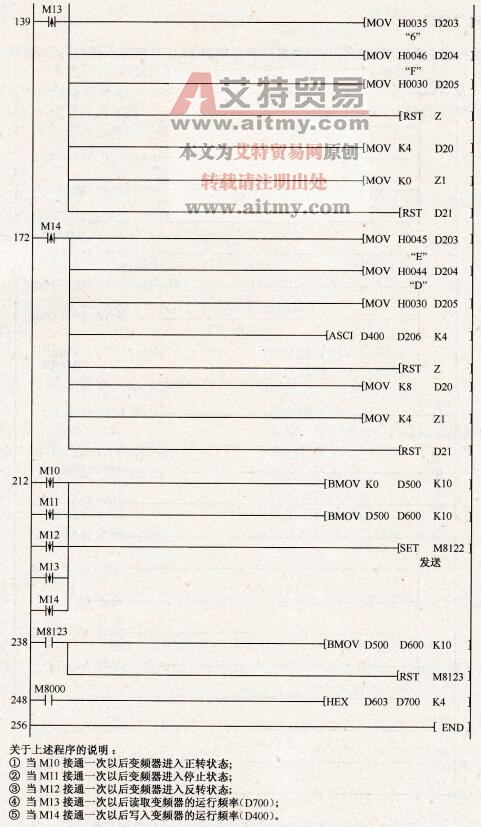

    有关利用三菱变频器协议与变频器进行通信的PLC程序梯形图如图3.32所示。

利用三菱变频器协议与变频器进行通信的PLC梯形图

利用三菱变频器协议与变频器进行通信的PLC梯形图

    3. 32    利用三菱变频器协议与变频器进行通信的PLC梯形图
