变频器的接点信号给定

来源:艾特贸易2017-06-05

简介接点信号给定就是通过变频器的多功能输入端子的 UP 和 DOWN 接点来改变变频器的设定频率值。该接点可以外接按钮或其他类似于按钮的开关信号,如 PLC 或 DCS 的继电器输出模块、常规

    接点信号给定就是通过变频器的多功能输入端子的UPDOWN接点来改变变频器的设定频率值。该接点可以外接按钮或其他类似于按钮的开关信号,如PLCDCS的继电器输出模块、常规中间继电器。具体接线可见图2.22

接点信号给定

    2.22    接点信号给定

    给定接点信号时需注意以下几点。

   1)多功能输入端子需分别设置为UP指令或DOWN指令中的其中一个,不能重复设置,也不能只设置一个,更不能将UP/DOWN指令和保持加、减速停止指令同时分配。

   2)必须正确设置端子的UP/DOWN速率,速率单位为Hz/s。有了正确的速率设置,即使UP上升接点一直吸合,变频器的频率上升也不会一下子窜到最高输出频率,而是按照其上升速率上升。

   3)是否断电保持频率功能必须设置,如设置为“断电保持有效”时,当变频器电源切断后频率指令被记忆,接通电源运行指令再次输入时,变频器自动加速运行到被记忆的频率为止。如设置“断电保持无效”时,当变频器电源切断后频率指令不被记忆,接通电源运行指令再次输入时,变频器按参数数值不同运行到某一固定频率(0Hz或其他,该参数依赖于变频器的型号)。

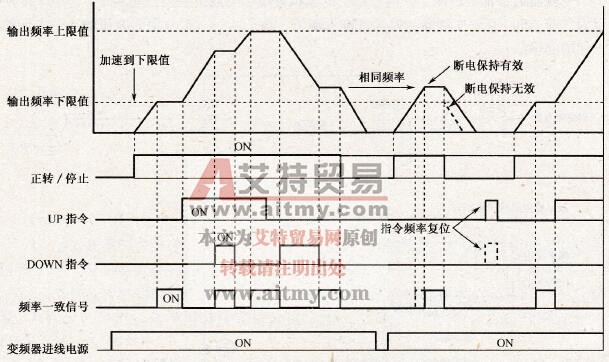

    2.23所示为接点频率给定方式下的变频器运行时序。

 接点信号给定变频器运行时序

    2.23    接点信号给定变频器运行时序
