变频器高精度速度控制的实现技术方法
来源:艾特贸易2017-06-05
简介高精度的速度控制往往能够体现速度的精度和稳定性,其典型应用如造纸机的传动,精度控制在± 0.01% ~ 0.05% 之间,其他如胶卷和钢铁生产线也要求精度在± 0.02% ~± 0.1% 之间。 通常作
高精度的速度控制往往能够体现速度的精度和稳定性,其典型应用如造纸机的传动,精度控制在±0.01%~0.05%之间,其他如胶卷和钢铁生产线也要求精度在±0.02%~±0.1%之间。

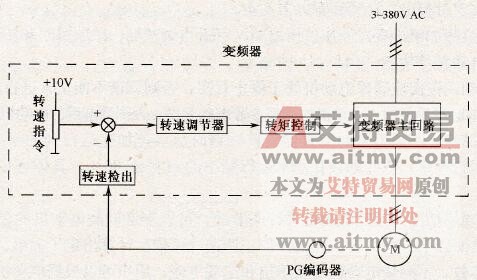

通常作为表示精度的数值,是以额定频率或额定转速为基准,将误差用百分比表示出来。对于一般的变频器,要求精度大多为±0. 5%。这一数值,对于开环控制的机型为频率精度,对于闭环控制的机型为速度精度。对于同步电机,只要频率高就可以实现高精度的速度控制;而对于异步电动机,由于存在转差,要获得高精度的速度,必须采用闭环控制。图3.10所示为可以实现高精度控制的速度闭环系统原理。
为了保证系统的高速度精度,应充分考虑变频器的下述几种误差:速度给定误差、速度反馈误差、速度控制器误差及定常偏差。其中前3种误差,对于使用模拟器件的控制电路来说,是由放大器等的偏置、漂移所引起的,模拟电路的误差受周围温度影响大,所以要保证精度常常要附加温度范围条件。而对于数字控制电路,这些误差决定于数字化信息的分辨能力。一般情况下,数字控制方式也要规定温度范围。第四种定常偏差,是因负载转矩等外界干扰的变化在速度上引起的误差,此种误差在速度调节器的低频增益低时产生,通常速度调节器含有积分电路,能确保高的低频增益,所以这种偏差较易克服。
图3.10 速度控制系统的构成原理
以艾默生TD3000变频器为例介绍一下高精度速度控制的应用。已知电机铭牌参数为:额定功率7.5kW,额定电压380V,额定电流17A,额定频率50Hz,额定转速1440r/min,编码器的脉冲数1000PPR。

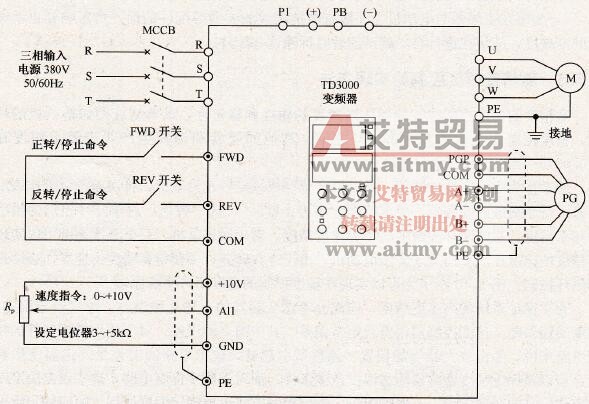

图3. 11所示为正确连接变频器的输入、输出主电路,正确连接PG编码器与变频器控制板的连线,检查结束后上电。
图3.11 高精度速度控制案例
(1)先进行电机参数输入并进行自动调谐
1)进入F1. 00参数,设置为0,选择异步电机;
2)进入F1. 01参数,设置电机的额定功率为7.5kW;
3)进入F1. 02参数,设置电机的额定电压为380V;
4)进入F1. 03参数,设置电机的额定电流为17A;
5)进入F1. 04参数,设置电机的额定频率为50Hz;
6)进入F1. 05参数,设置电机的额定转速为1440r/min;
7)进入F1. 09参数,设置电机自动调谐允许;
8)进入F1. 10参数,设置为1,按ENTER/DATA键确认;
9)按RUN键,进行电机自动调谐。
(2)设置变频器的功能码参数
1)进入F0. 02参数,设置为1,控制方式选择闭环矢量控制;
2)进入F0. 03参数,设置为5,选择模拟电压/电流端子频率设定方式;
3)进入F0. 05参数,设置为1,选择外部端子运行命令控制方式;
4)进入F6. 00参数,设置为0,模拟通道AI1选择0~10V电压范围;
5)进入F6. 04参数,设置为0,主给定通道选择为AI1。
注意:如果选择A12做主给定通道,应正确选择控制板CN10跳线的位置位于V侧。
6)进入F6. 05参数,设置为0,不选择辅助给定通道;
7)进入F6. 00参数,设置编码器脉冲数为1000PPR;
8)进入F6. 01参数,设置为0,选择PG方向为正向;
9)进入F5. 00参数,设置为0,选择两线控制模式1。
以上两步完成后,即可使用电位器进行速度设定、正转反转开关进行启停控制了。
