变频器控制柜设计中主回路电缆的选用要求

    选择主回路电缆时，需考虑电流容量、短路保护、电缆压降等因素。一般情况下，变频器输入电流的有效值比电机电流大。变频器与电机之间的连接电缆应尽量短，因为此电缆距离长，则电压降增大，可能引起电机转矩不足。特别是变频器输出频率低时，其输出电压也低，线路电压损失所占百分比加大。变频器与电机之间的线路压降规定不能超过额定电压的2%，根据这一规定来选择电缆。工厂中采用专用变频器时，如果有条件对变频器的输出电压进行补偿，则线路压降损失值可取为额定电压的5%。

    一旦容许电压给定，主回路电缆的电阻值取值可根据以下公式求得

   Rc≤1000×△U/(√3×L×I)

式中，Rc为单位长电缆的电阻值(mΩ/m)；△U为容许线间压降(V)；L为电缆的铺设距离(m)；I为电流(A)。

    下面举例进行说明。

    一变频器带动一笼型三相异步电动机，电机的铭牌数据为：额定电压220V、功率7. 5kW、4极、额定电流为33A，电缆铺设距离为50m，线路压降损失允许在额定电压的2%以内，求电缆电阻的选型。

    根据额定电压容许的电压降为：220V×2/100=4.4V。

    在容许的电压降以内的电缆电阻值按照以上公式算得：Rc≤1. 54mΩ/m。

    由计算出的单位长电缆的电阻值Rc，从厂家提供的相关数据中选用电缆为16mm²。

    当然在一般的情况下，变频器主回路电缆的选用并不需要特别的计算，而是根据变频器说明书的选型表即可得出，且电源到变频器和变频器到电机都可以选用同一型号的电缆。

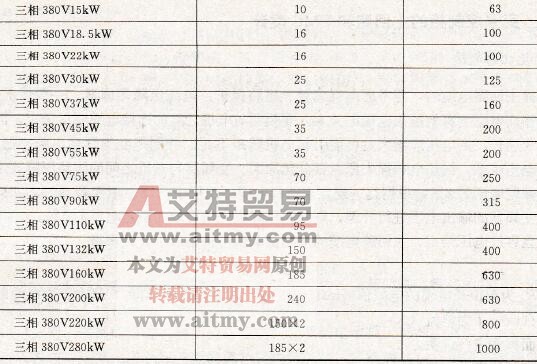

    表3.10所示为通用变频器的主回路电缆选用数据。

    表3.10    变频器主回路电缆推荐配线和断路器选型
