变频器的主电路组成
来源：艾特贸易2017-06-05
简介现在使用的变频器主电路大多数为交 - 直 - 交电压型变频器，它是由整流器、中间电路和逆变器组成，而对逆变器的控制主要采用 U/f 控制、 VC 和直接转矩控制 3 种方式。变频器的组成
现在使用的变频器主电路大多数为交-直-交电压型变频器，它是由整流器、中间电路和逆变器组成，而对逆变器的控制主要采用U/f控制、VC和直接转矩控制3种方式。变频器的组成方框图如图2-1所示。
图2-1 变频器的组成方框图

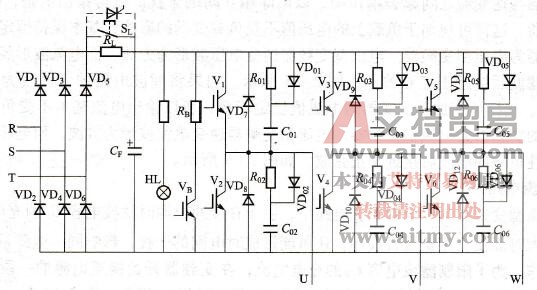

交-直-交电压型变频器典型主电路如图2-2所示。
图2-2 交-直-交电压型变频器典型主电路
