变频器的外部结构及拆装技术方法

    (1)变频器的外观。

    变频器从外部结构来看，有开启式和封闭式两种。开启式的散热性能好，但接线端子外露，适用于电气柜内部的安装；封闭式的接线端子全部隐藏，不打开盖子是看不见的。下面以封闭式变频器为例加以说明。

    封闭式变频器从外部看是一个长方体的柜子，如图3-1所示。从柜子的前面看，面板的左上角有两个指示灯，上面是电源指示灯，下面是报警指示灯；面板的右中是操作面板（Panel Unit，PU），型号为FR - DU04或FR - PU04，操作面板上面有按键和显示窗口；面板的下方是定额铭牌和容量铭牌，每个定额铭牌包括变频器型号、额定输入电流、额定输出电流、制造编号等，每个容量铭牌包括变频器型号和制造编号，如图3-2所示；面板的中间是辅助盖板、选件接线口、前盖板，变频器的接线端子在前盖板的下面，必须要拆掉前盖板才能接线，拆开前盖板后的柜子前视图如图3-3所示。

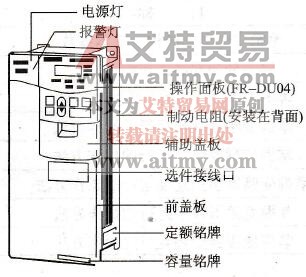

    图3-1    变频器的前视图

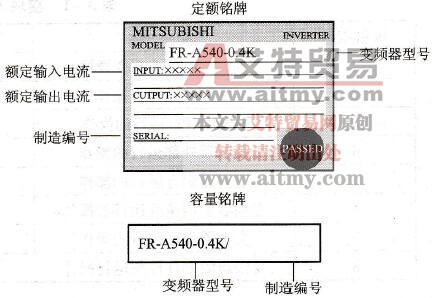

    图3-2    变频器的铭牌

   (2)前盖板的拆卸与安装。

   1)拆卸。前盖板的拆卸如图3-4所示，步骤如下：

    ①手握着前盖板上部两侧向下推。

    ②握着向下的前盖板向身前拉，就可将其拆下（带着PU时也可以连同操作面板一起拆下）。

   2)安装。

    ①将前盖板的插销插入变频器底部的插孔。

    ②以安装插销部分为支点将盖板完全推入机身。

    艾特贸易网小编特别提示：安装前盖板前应拆去操作面板；为确保安全，请断开电源再拆卸和安装。

   (3)操作面板的拆卸和安装。

   1)拆卸。操作面板的拆装如图3-5所示。一边按住操作面板上部的按钮，一边拉向身前，即可拆下。安装时，垂直插入并牢固装上。

    图3-3    拆开前盖板的前视图

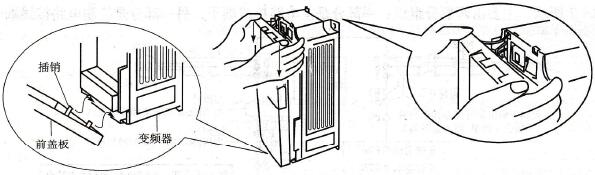

    图3-4    前盖板的拆装

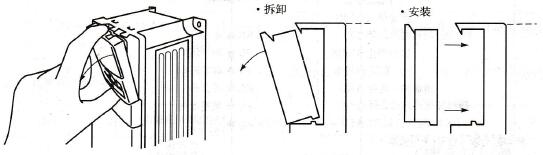

    图3-5    操作面板的拆装

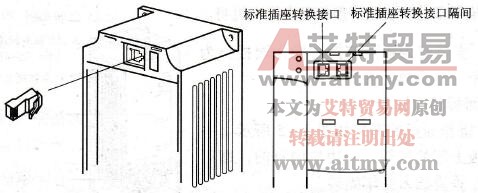

    图3-6    连接电缆的安装

   2)使用连接电缆的安装。使用连接电缆的安装如图3-6所示，步骤如下：

    ①拆去操作面板。

    ②拆下连接标准插座转换接口（将拆下的标准插座转换接口装置放置在标准转换接口隔间处）。

    ③将电缆的一端牢固地插入机身的插座上，将另一端插到PU上。

    艾特贸易网小编特别提示：请不要在拆下前盖板的状态下安装操作面板。
