变频器的交-直整流工作原理

    变频器在使用时，其输出电压为等效的PWM波形，如图1-21所示。之所以形成这样的波形，是因为变频器是利用内部半导体器件来实现波形的转换的。

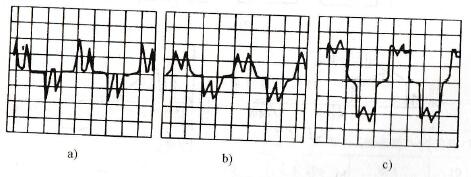

    图1-21    变频器电压输出波形

    交-直整流功能由整流器完成。整流器一般由整流电路、平波电路、冲击电流抑制电路三部分组成，如图1-22所示。

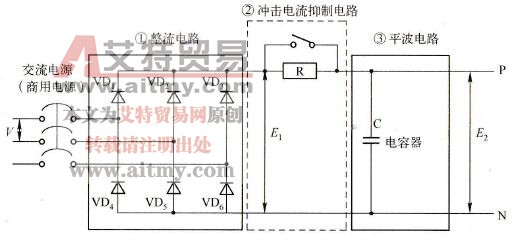

    图1-22    整流器的电路结构

    整流电路通常是由二极管或晶闸管构成的桥式整流电路。根据输入电源的不同，桥式整流电路分为单相桥式整流电路和三相桥式整流电路。通用变频器多采用三相380V输入的桥式整流电路，其输出电压波形如图1-23所示。

    冲击电流抑制电路的作用是：在变频器工作中，为防止冲击电流损坏整流模块，再接通电源时，一段时间内强制串联电阻器，以抑制冲击电流。完成后，使该电阻器的两端短路，将电阻器从电路切除。冲击电流抑制电路如图1-24所示。

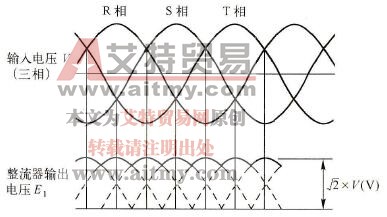

    图1-23    三相桥式整流输出电压波形

    图1-24    冲击电流抑制电路

    滤波电路分为电容滤波和电感滤波两种。由于电容两端的电压不能突变，流过电感的电流不能突变，所以用电容滤波就构成电压型变频器，用电感滤波就构成电流型变频器。
