继电器控制变频器正／反转的控制电路

  1)电路图

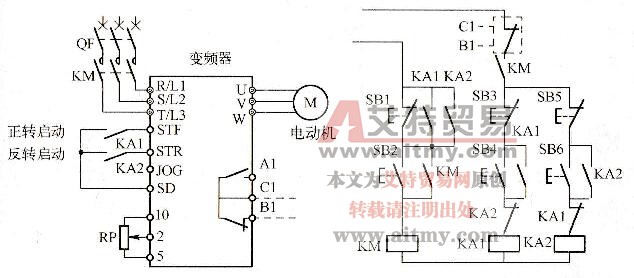

  继电器控制变频器正／反转的控制电路如图2-60所示。



图2-60继电器控制变频器正／反转控制电路

  2)电路分析

  按钮SB1、SB2用于控制接触器KM，从而控制变频器接通或切断电源；按钮SB3、SB4用于控制正转继电器KA1，控制电动机正转运行；按钮SB5、SB6用于控制反转继电器KA2，从而控制电动机反转运行。

    正转与反转运行只有在接触器KM已经动作、变频器已经通电的状态下才能进行。与按钮SB1并联的KA1、KA2触点用于防止电动机在运行状态下通过KM直接停机。

    当变频器因故障保护动作跳闸时，C1- B1接点断开，继电器KA1、KA2线圈失电，常闭触点断开，变频器运行信号断开，但变频器电源没有切断，变频器屏幕显示故障信号。
