继电器控制变频器正转电路
来源：艾特贸易2017-06-05
简介1) 电路图 继电器控制变频器正转电路如图 2-56 所示。 2) 电路分析 该电路通过外接控制电路实现变频器的正转运行，用接触器来控制变频器的通、断电，用启动按钮控制继电器来实现变
1)电路图
继电器控制变频器正转电路如图2-56所示。
2)电路分析
该电路通过外接控制电路实现变频器的正转运行，用接触器来控制变频器的通、断电，用启动按钮控制继电器来实现变频器的正转运行，电路简单、操作方便。

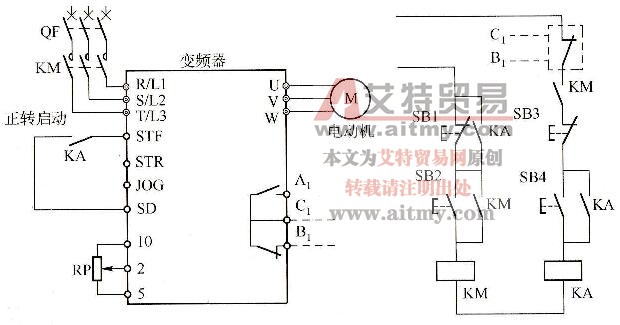

图2-56继电器控制变频器正转电路图

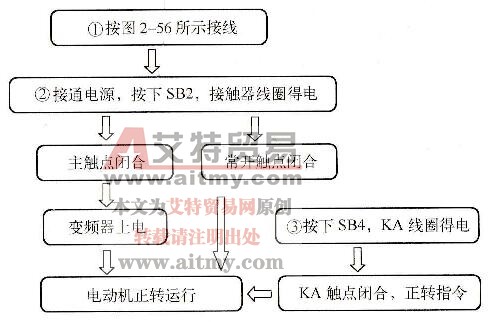

控制过程如图2-57所示。
图2-57继电器控制变频器正转的过程
