PLC控制变频器正／反转的控制电路

    1．接线图

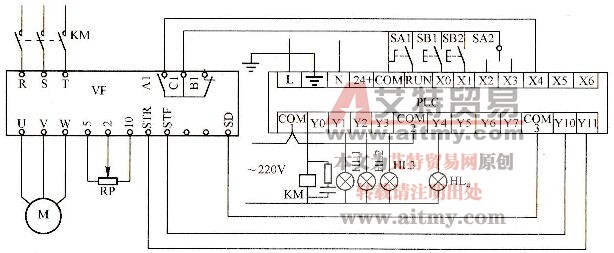

   PLC控制变频器正／反转的控制电路如图2-72所示。



图2-72  PLC控制变频器正／反转的控制电路

    2．梯形图

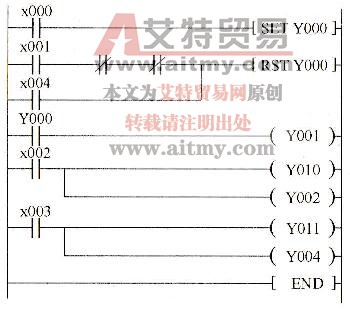

   PLC程序梯形图如图2-73所示。



图2-73  PLC程序梯形图

  3.I/O分配

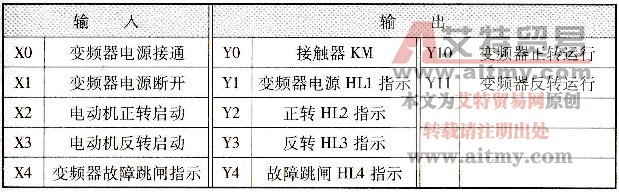

  PLC输入／输出端子I/O分配见表2-34。



表2-34  PLC输入／输出端子I/O分配表

  4．电路分析

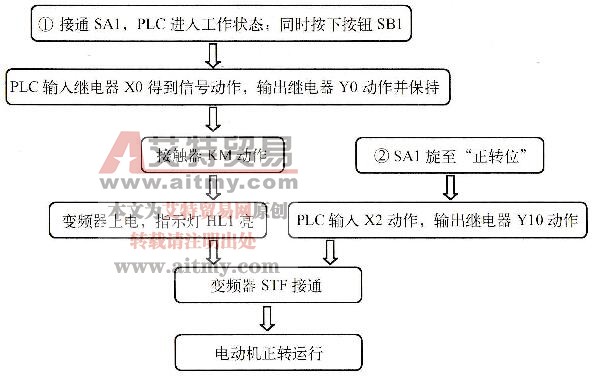

  (1)正转运行过程如图2-74所示。

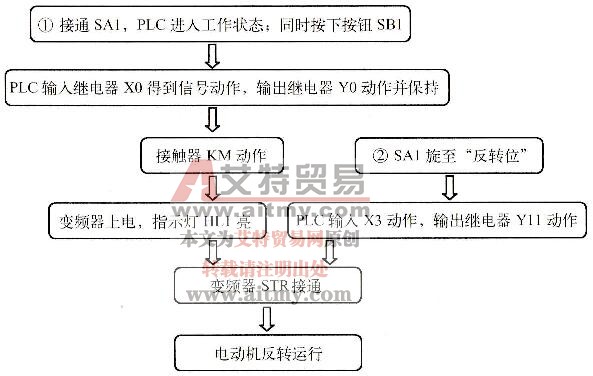

  (2)反转运行过程如图2-75所示。

  (3)停止分析。将SA2旋至中间位置时，电动机停转。如果再按下SB2，X1得到信号，使YO复位，KM断电并且复位，变频器脱离电源。



图2-74  PLC控制变频器正转运行过程



图2-75  PLC控制变频器反转运行过程

    电动机运行时，如果变频器因为发生故障而跳闸，则X4得到信号，使Y0复位，变频器切断电源，同时Y4动作，指示灯HL4亮。

    当电动机正转或反转时，X2和X3的常闭触点断开，使SB2(X1)不起作用，从而防止变频器在电动机运行的情况下切断电源。
