利用PLC的模拟量输出控制变频器

    变频器也存在一些数值型（如频率、电压等）指令信号的输入，可分为数字输入和模拟输入两种。数字输入多采用变频器面板上的键盘操作和串行接口来给定；模拟输入则通过接线端子由外部给定。

   PLC的模拟量输出模块输出0~5V电压信号或4～20 m A电流信号，作为变频器的模拟量输入信号，控制变频器的输出频率，如图2-66所示。这种控制方式接线简单，但需要选择与变频器输入阻抗相匹配的PLC输出模块，且PLC的模拟量输出模块价格较为昂贵，有的用户难以接受。

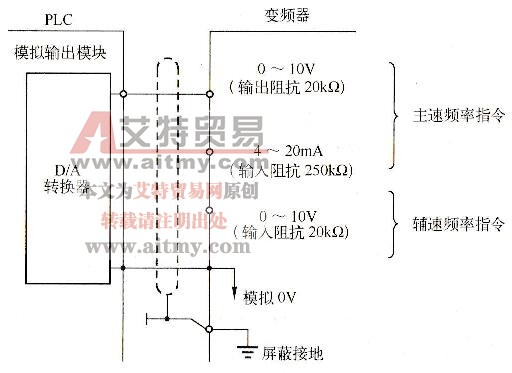

图2- 66     PLC模拟量输出与变频器的连接
