利用PLC的开关量输出控制变频器

    通用变频器包含了多个数字开关量的输入端子，每个端子都有一个对应的参数用于设定该端子的功能。PLC的开关量输出信号通常有继电器输出、晶闸管输出、晶体管输出三种类型。其中，继电器输出型是使用较多的一种。

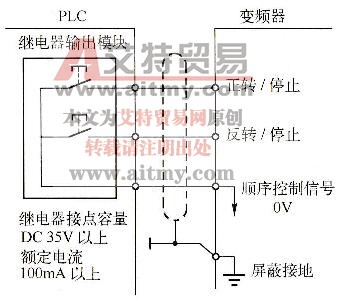

   PLC的开关量输出端一般可以与变频器的开关量输入端直接相连。变频器通常利用继电器接点或具有继电器接点开关特性的元器件（如晶体管）与PLC相连，得到运行状态或者获取运行指令，从而实现电动机启／停、正／反转、点动等功能，如图2 - 65所示。



图2 - 65      PLC的继电器触点与变频器的连接

    这种控制方式的接线很简单，抗干扰能力强，用PLC的开关量输出模块可以控制变频器的正／反转、转速和加／减速时间，能实现较复杂的控制要求。虽然只能有级调速，但对于大多数系统，这已经足够了。
