变频器的程序控制应用举例

    图8-10是一个常见的变频器程序控制运行电路，图8-11为程序运行参数图。在进行程序运行控制前，需要先进行参数设置，再用相应端子外接开关控制程序运行。

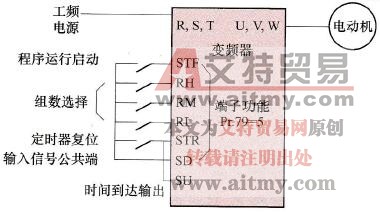

    图8-10    一个常见的变频器程序控制运行电路

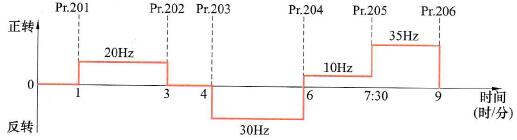

    图8-11    程序运行参数图

    1．程序参数设置

    程序参数设置如下：

   (1)设置Pr. 79 =5，让变频器工作在程序控制模式。

   (2)设置Pr. 200=1，将程序运行时间单位设为时/分。

   (3)设置Pr. 201～Pr. 206，具体设定值及功能见表8-6。

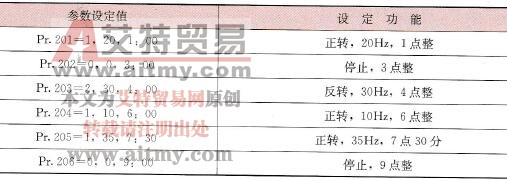

    表8-6    参数Pr. 201～Pr. 206具体设定值及功能

    2．程序运行控制

    将RH端子外接开关闭合，选择运行第1程序组（Pr. 201～Pr. 210设定的参数），再将STF端子外接开关闭合，变频器内部定时器开始从0计时，开始按图8-11所示程序运行参数曲线工作。当计时到1：00时，变频器执行Pr. 201参数值，输出正转、20Hz的电源驱动电动机运转，这样运转到3：00时(连续运转2h)，变频器执行Pr. 202参数值，停止输出电源，当到达4：00时，变频器执行Pr. 203参数值，输出反转、30Hz电源驱动电动机运转。

    当变频器执行完一个程序组后会从SU端输出一个信号，该信号送入STR端，对变频器的定时器进行复位，然后变频器又重新开始执行程序组，按图8-11所示曲线工作。若要停止程序运行，可断开STF端子外接开关。变频器在执行程序过程中，如果瞬间断电又恢复，定时器会自动复位，但不会自动执行程序，需要重新断开又闭合STF端子外接开关。
