变频器控制电动机的开关控制式正转控制电路

    开关控制式正转控制电路如图8-1所示，它是依靠手动操作变频器STF端子外接开关SA，来对电动机进行正转控制。

    电路工作原理说明如下：

   (1)启动准备。按下按钮SB2→接触器KM线圈得电→KM动合辅助触点和主触点均闭合→KM动合辅助触点闭合锁定KM线圈得电（自锁），KM主触点闭合为变频器接通主电源。

   (2)正转控制。按下变频器STF端子外接开关SA，STF、SD端子接通，相当于STF端子输入正转控制信号，变频器U、V、W端子输出正转电源电压，驱动电动机正向运转。调节端子10、2、5外接电位器RP，变频器输出电源频率会发生改变，电动机转速也随之变化。

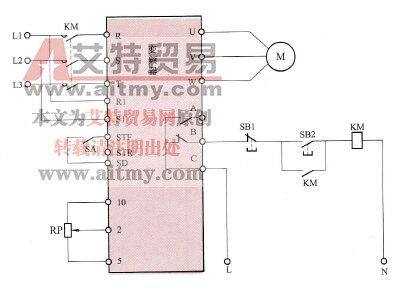

    图8-1    开关控制式正转控制电路

   (3)变频器异常保护。若变频器运行期间出现异常或故障，变频器B、C端子间内部等效的动断开关断开，接触器KM线圈失电，KM主触点断开，切断变频器输入电源，对变频器进行保护。

   (4)停转控制。在变频器正常工作时，将开关SA断开，STF、SD端子断开，变频器停止输出电源，电动机停转。

    若要切断变频器输入主电源，可按下按钮SB1，接触器KM线圈失电，KM主触点断开，变频器输入电源被切断。
