变频器多挡控制参数的设置

    多挡控制参数包括多挡转速端子选择参数和多挡运行频率参数。

    1．多挡转速端子选择参数

    在使用RH、RM、RL端子进行多速控制时，先要通过设置有关参数使这些端子控制有效。多挡转速端子参数设置如下：

   Pr.180=0，RL端子控制有效；

   Pr.181=1，RM端子控制有效；

   Pr.182=2，RH端子控制有效。

    以上某参数若设为9999，则将该端设为控制无效。

    2．多挡运行频率参数

   RH、RM、RL 3个端子组合可以进行7挡转速控制，各挡的具体运行频率需要用相应参数设置。多挡运行频率参数设置见表8-5。

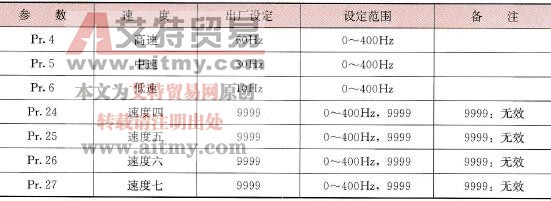

    表8-5    多挡运行频率参数设置
