变频器的多挡转速控制端子

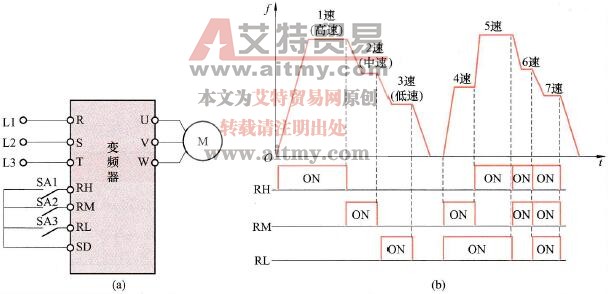

    变频器的RH、RM、RL为多挡转速控制端，RH为高速挡，RM为中速挡，RL为低速挡。RH、RM、RL 3个端子组合可以进行7挡转速控制。多挡转速控制如图8-7所示，其中图8-7 (a)为多速控制电路，图8-7 (b)为转速与多速控制端子通断关系图。

    图8-7    多挡转速控制说明

   (a)多速控制电路；(b)转速与多速控制端子通断关系

    当开关SA1闭合时，RH端与SD端接通，相当于给RH端输入高速运转指令信号，变频器马上输出频率很高的电源去驱动电动机，电动机迅速启动并高速运转（1速）。

    当开关SA2闭合时（SA1需断开），RM端与SD端接通，变频器输出频率降低，电动机由高速转为中速运转（2速）。

    当开关SA3闭合时（SA1、SA2需断开），RL端与SD端接通，变频器输出频率进一步降低，电动机由中速转为低速运转（3速）。

    当SA1、SA2、SA3均断开时，变频器输出频率变为0Hz，电动机由低速转为停转。

   SA2、SA3闭合，电动机4速运转；SA1、SA3闭合，电动机5速运转；SA1、SA2闭合，电动机6速运转；SA1、SA2、SA3闭合，电动机7速运转。

    图8-7 (b)曲线中的斜线表示变频器输出频率由一种频率转变到另一种频率需经历一段时间，在此期间，电动机转速也由一种转速变化到另一种转速；水平线表示输出频率稳定，电动机转速稳定。
