松下DV-55116A变频器开关电源电路图说

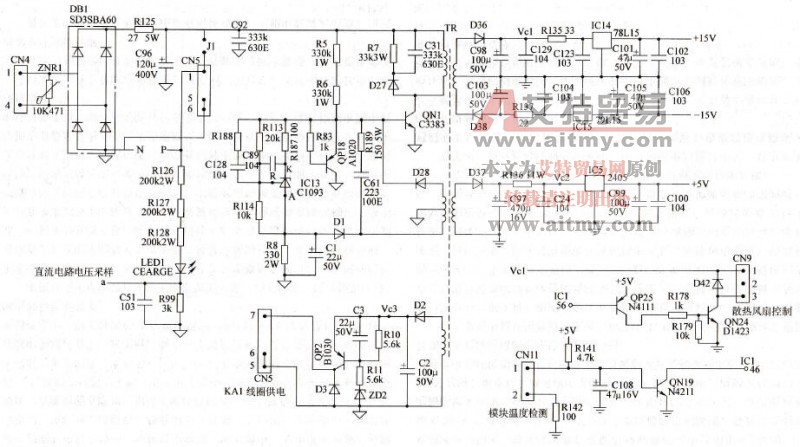

图八十  松下DV-55116A变频器开关电源电路图

    开关电源电路只要工作稳定，故障率低和有较高的效率，采用何种电路结构倒是次要的。如VFO型变频器的电路，采用单管自激振荡电路，也无不可。

    由隔离变压器来的220V交流供电，经CN4端子送入开关电源，由DB1桥式整流块整流和电容C96滤波后，经TR的一次绕组，加到QN1的集电极。供电回路中加入R125和作用，是抑制浪涌电流和加大滤波效果，对开关管QN1有一定的保护作用。如短接J1焊盘，并将CN4端子空置，可将开关电源的供电切换到直流回路的530V电源上，但现有电路结构又是不能直接切换的，没预留串联滤波电容的焊盘。R126、R127、R128和LED1、R99组成直流回路的电压检测电阻网络，采样电压由a点送入后级电路。串入LDE1的目的，同时兼作直流回路储能电容器的放电指示，提供一个安全警示：在LDE1点亮期间，如贸然拆装变频器，有遭遇电击的危险。

    整流所得280V左右的直流电压，一路经由开关变压器TR的一次绕组加到开关管QN1的集电极，作为主供电回路。一路经由R5、R6构成的电源起动回路加到开关管QN1的基极。QN1受正偏压而导通，TR的一次绕组中流过变化的的Ic电流，在自供电（正反馈）绕组中继之产生感生电压，经D28整流形成正反馈激励电压加到QN1的基极，QN1进入饱合导通，TR 一次绕组将流入电流转换为磁场能量存储起来。QN1的饱合导通使Ic不再有变化增量，自供电绕组感生电压降低，QN1从而退出饱合区进入放大区，Ic进一步减小，自供电绕组中感应电压反向，QP18、R8及D1、C1负电压回路的参入，使QN1迅即截止。在QN1截止期间，存储在TR中的磁能经二次绕组、负载电路所释放，实现了电能的隔离传输与转换。

   QP18、R8及D1、C1负电压回路又同时构成了稳压控制支路，R113、R114、R8为反馈电压采样电路，当因电网电压上升或负载减轻引起反馈电压上升（二次绕组输出电压也同步上升）耐，IC13产生负阻效应——端电压降低流通电流上升，使分流管QP18的导通增强，将QN1的基极电流进行分流，强制QN1趋向截止，使TR储能减少，二次绕组输出电压降低。当因电网电压下降或负载加大引起二次绕组输出电压下降时，实现反过程控制，从而将输出电压稳定在一定范围内。因为反馈与采样电压是取自自供电绕组，而不是取自负载绕组，不属于精确型稳压，只能算是一个“粗稳压”，故二次各绕组的整流滤波后的直流电压尚需稳压电路进一步稳压成稳定直流，再送入负载电路。R188、C128支路是为加强电路的动态调整能力而设，C89起消噪作用，短路掉某一频率的分量。

    充电继电器的控制，不是由CPU执行的。由D2、C2整流滤波所得的直流电压，经C3、R11、R12、ZD2和晶体管QP2构成的延时电路，输出充电继电器线圈的供电电压。变频器上电时，开关电源先起振工作，当C3上充电压上升，使QP2导通时，QP2输出24V直流供电，充电继电器KA1才得以闭合。此前由充电电阻给直流电路的储能电容器进行缓冲电。

   D36、C98和D38、C103组成的整流滤波电路得到的正负直流电压，又由IC14、IC15稳压器处理成+15V和-15V电压，供后级控制电路；D37、C97得到的直流电压又由IC5稳压成+5V电源，供CPU电路和控制端子用电；D36、C98整流滤波的约24V电压，同时又做为散热风扇的控制电源。风扇的工作过程是这样的：模块温度传感器是一个常闭接点的触点式传感器，在常温下（如25℃）接点闭合，R141、R142仅分得0.1V的电压，QN19处于截止状态，CPU的46脚为高阻状态，CPU的56脚输出高电压，控制晶体管QP25、QN24截止，风扇失电，停止运行。当环境温度或模块温度上升到一定值（如45℃）时，温度传感器接点开断，QN19得到正向偏流而导通，将一个低电平信号送入CPU的46脚。CPU从56脚输出低电平信号，QP25、QN24相继导通，散热风扇得电运转。
