操作面板设定运行频率，外部开关控制MM440系列变

    MM440系列变频器可以通过6个数字输入端口对电动机进行正/反转运行、正/反转点动运行方向控制，在基本操作面板上按频率调节按键可增加和减少输出频率，从而设置正/反向转速的大小。

    操作实例

    用旋钮SA1、SA2、SA3、SA4外部控制MM440系列变频器的运行，分别实现电动机正/反转点动控制；正/反转连续控制。其中端口5(DIN1)设为正转控制，端口6(DIN2)设为反转控制。端口7 (DIN3)设为正转点动，端口8(DIN4)设为反转点动。电路原理与接线图如图3-16所示。

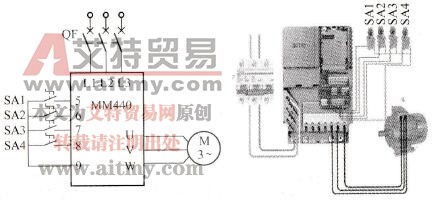

    图3-16    变频器电路原理与接线图

    操作步骤

   (1)按图3-16所示接线，检查电路正确无误后，合上主电源开关QF。

   (2)参数设置。恢复变频器工厂默认值，并完成相关参数设置，具体设置见表3-15。

    表3-15    变频器参数设置

   (3)变频器运行操作。

    ①正向运行。当接通旋钮SA1时，变频器数字端口5为ON，电动机按P1120设置的5s斜坡上升时间正向启动运行，经5s后稳定运行在560r/min的转速上，此转速与P1040设置的20Hz对应。断开旋钮SA1，变频器数字端口5为OFF，电动机按P1121设置的5s斜坡下降时间停止运行。

    ②反向运行。当接通旋钮SA2时，变频器数字端口6为ON，电动机按P1120设置5s斜坡上升时间正向启动运行，经5s后稳定运行在560r/min的转速上，此转速与P1040设置的20Hz对应。断开旋钮SA2，变频器数字端口6为OFF，电动机按P1121设置的5s斜坡下降时间停止运行。

    ③电动机的点动运行。

    ·正向点动运行：当接通旋钮SA3时，变频器数字端口7为

   ON，电动机按P1060设置的5s点动斜坡上升时间正向启

    动运行，经5s后稳定运行在280r/min的转速上，此转速

    与P1058所设置的10Hz对应。断开旋钮SA3，变频器数

    字端口7为OFF，电动机按P1061设置的5s点动斜坡下

    降时间停止运行。

    ·反向点动运行：当接通旋钮SA4时，变频器数字端口8为

   ON，电动机按P1060设置的5s点动斜坡上升时间正向启

    动运行，经5s后稳定运行在280r/min的转速上，此转速

    与P1059设置的10Hz对应。断开旋钮SA4，变频器数字

    端口8为OFF，电动机按P1061设置的5s点动斜坡下降

    时间停止运行。

    ④电动机的速度调节。分别更改P1040和P1058、P1059的值，按上述操作过程，就可以改变电动机正常运行速度和正/反向点动运行速度。
