空调器系统中变频电路的功能

    设有变频电路的空调器一般称其为变频空调器。变频空调器的电路主要分为室内、室外两部分，室内机部分主要由电源电路、室内机控制电路和遥控接收电路组成，室外机部分主要由电源电路、室外机控制电路和变频电路组成，这两部分电路通过通信电路建立关联，如图4-4所示。

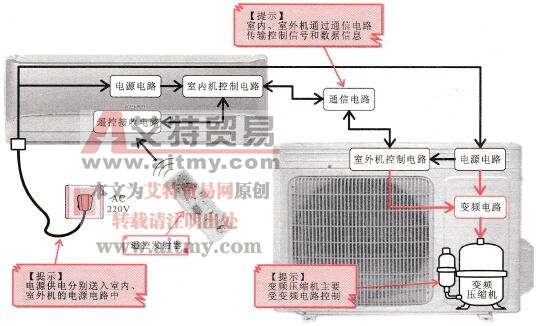

    图4-4    变频空调器的电路组成

    可以看到，变频电路和变频压缩机位于空调器室外机机组中。变频电路在室外机控制电路控制、电源电路供电两大条件下，输出驱动变频压缩机的变频驱动信号，使变频压缩机启动、运行，从而达到制冷或制热的效果。

    图4-5所示为典型变频空调器的电路结构，从图中可以看到变频电路与其他单元电路和功能部件的关系。

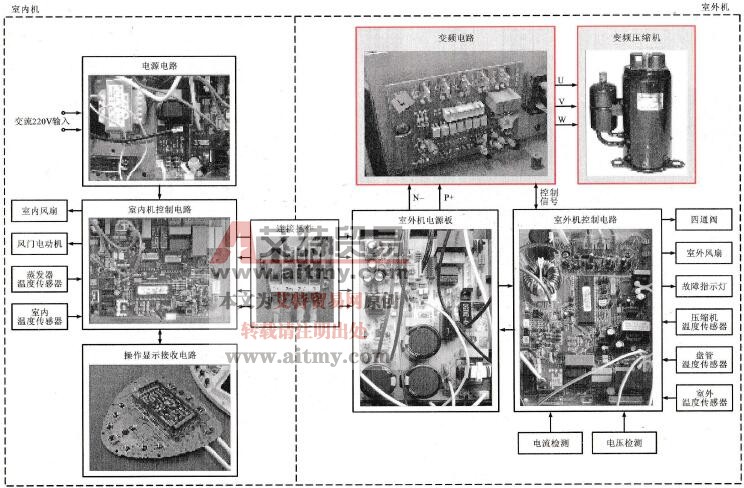

    图4-5    典型变频空调器的电路结构
