海信KFR-25GW/06BP型变频空调器的变频电路

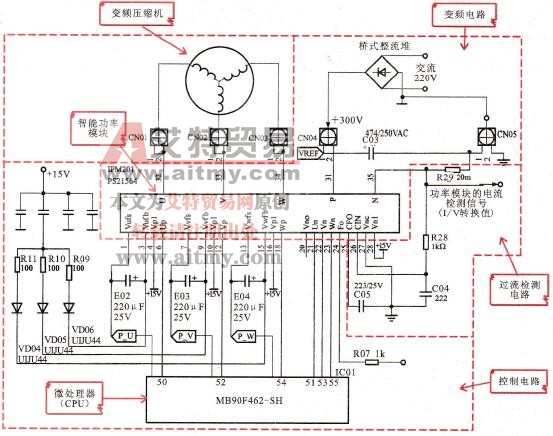

    图4-13所示为海信KFR-25GW/06BP型变频空调器中的变频电路部分。该变频电路主要由控制电路、过流检测电路、变频电路和变频压缩机构成。

    图4-13     海信KFR-25GW/06BP型变频空调器中的变频电路部分

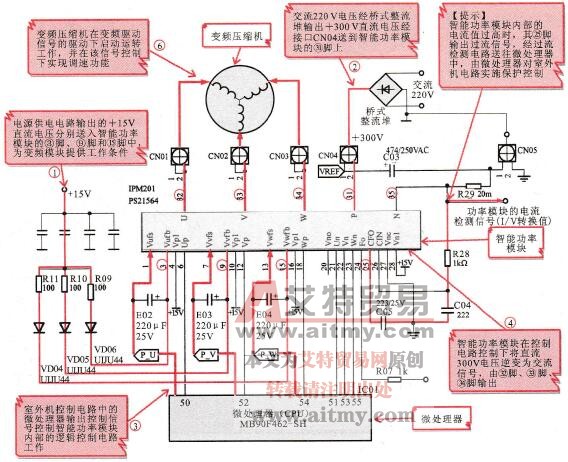

    在该电路中，变频电路满足供电等工作条件后，由室外机控制电路中的微处理器（MB90F462-SH）为变频模块IPM201/PS21564提供控制信号，经变频模块IPM201/PS21564内部电路的逻辑控制后，为变频压缩机提供变频驱动信号，驱动变频压缩机启动运转，具体工作过程如图4-14所示。

    图4-14    海信KFR-25GW/06BP型变频空调器变频电路的工作过程

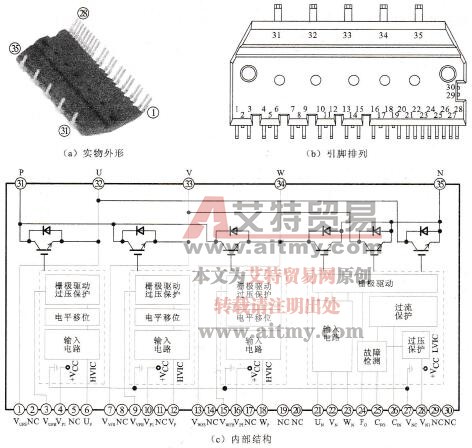

    图4-15所示为上述电路中PS21564型智能功率模块的实物外形、引脚排列及内部结构，其各引脚功能见表4-1所列。

    图4-15    上述电路中PS21564型智能功率模块的实物外形、引脚排列及内部结构

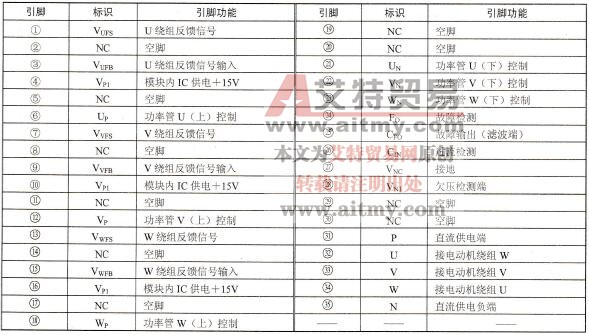

    表4-1    PS21564型智能功率模块各引脚功能
