普通晶闸管(SCR)开关特性

    当对器件施加正向电压时，断态或静态的du/dt必须加以限制，这样才不会发生误触发。du/dt会在中间结的耗尽层电容中产生位移电流，它

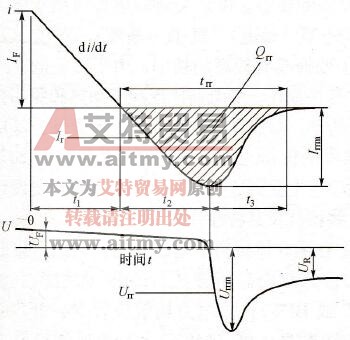

在晶体管中感应出射极电流并引起开关动作。当器件开通时，阳极电流的di/dt可能会很大，过大的电流会毁坏器件。在导通期间，内层PN结保持少数载流子的高度饱和，中间结保持正向偏置。为了恢复正向电压的阻断能力，对器件施加一个反向电压来去除少数载流子，这种现象和二极管相似（见图3-2）。然而，当恢复电流达到零时，中间结仍然保持着正向偏置。经过一段时间的延迟后，少数载流子由于复合过程而消失，这时这个结才能是终阻断。之后器件上就可以施加正向电压了，但是由于少数载流子的存在，重新施加的du/dt可能会比静态du/dt小一些。例如，对GM4208A2型POWEREX的晶闸管／二极管模块(800V，25A)限制di/dt=100A/)μs，以及断态下的du/dt=500V/μs。一个设计得当的缓冲电路可以把di/dt和du/dt限制在可以接受的范围内。在一个变流器电路中，晶闸管可以通过加反向交流电压或负载电压来关断（分别为电网或负载换相），或者用一个电感电容电路感应出瞬时反向电压来关断（强迫换相）。
