变频器的定期检查

    定期检查是由专业的工作人员进行检查，其检查时间是由变频器的工作环境和使用条件等决定的（可短期或3～6个月），在良好的环境下，可减少定期检查的次数，若使用环境比较恶劣，则需增加次数。定期检查时，应将变频器进行断电，并打开变频器的外壳，对变频器内的元器件、导线、印制电路板、冷却风扇等进行检查，以确保安全。

    通常情况下，定期检查比较适用于在变频器运行时难以检查的部位。一般需要进行定期检查的项目主要包括以下几个方面。

   (1)检查变频器绝缘电阻

    定期对变频器进行绝缘测试，确保变频器正确、可靠运行。变频器绝缘电阻值的检测方法如图6-3所示。

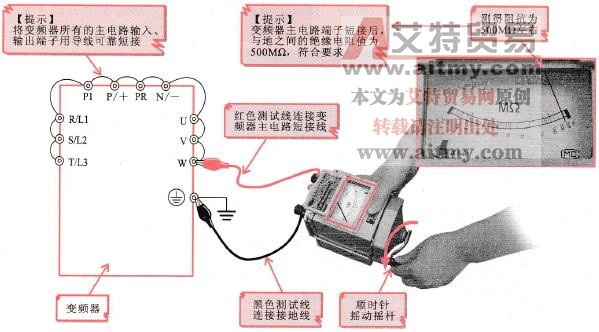

    图6-3    变频器绝缘电阻值的检测方法

    对变频器进行绝缘测试时应注意：

    ·必须首先拆除变频器与电源、变频器与负载电动机之间的所有连线。

    ·将所有的主电路输入、输出端子用导线可靠短接。

    ·切勿仅连接单个主电路端子对地进行绝缘测试，否则可能会损坏变频器。

    ·不可对控制端子进行绝缘测试。

    ·测试完成后，应拆除所有端子上的短接线。

   (2)检查变频器冷却系统

    定期检查变频器的冷却系统，对于及时排除脏堵、保证散热效果十分有必要。如检查冷却风扇、空气过滤器是否存在堵塞、脏污等，如图6-4所示。

   (3)检查变频器主电路部分

    ·  检查变频器主电路部分连接导线是否存在歪斜、破损、老化（开裂、变色）等情况，如图6-5所示，若出现这种情况应及时更换处理。

    ·  检查连接导线与冷压接头的连接是否松动，连接处的绝缘包扎带是否老化、脱落等，如图6-6所示。

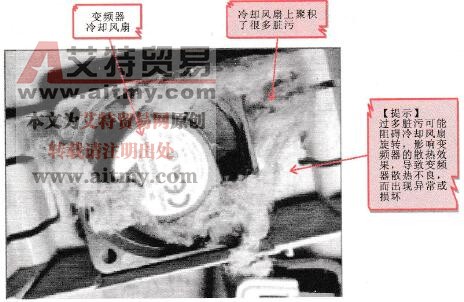

    图6-4    变频器冷却风扇中的脏污

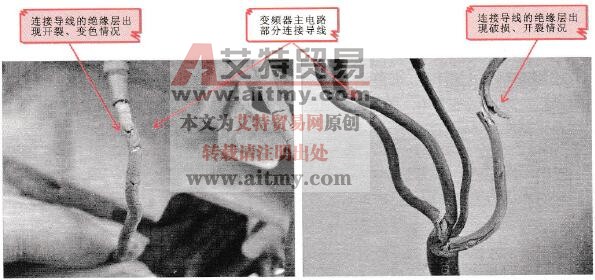

    图6-5    检查连接导线的状态

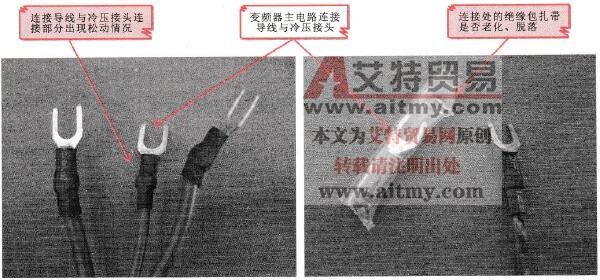

    图6-6    检查连接导线与冷压接头的连接情况

    ·  检查平滑用铝电解电容器是否存在漏液、鼓包、使用寿命到期等情况。

    ·  检查主电路外接继电器、接触器动作是否正常。

    ·  检查制动电阻器有无损坏、断线等情况。

    ·  检查变频器端子排是否有损伤。

   (4)检查变频器控制电路部分

    ·  检查变频器控制电路部分零部件有无明显变色、锈蚀情况。

    ·  检查控制端子螺钉有无松动、脱落等情况。
