双向晶闸管

    双向晶闸管( Triac)是在同一块芯片上反向并联的一对相位可控的晶闸管。图3-8 (a)为双向晶闸管的图形符号；图3-8 (b)为其伏安特性曲线。通过施加门极触发脉冲，这个三端器件在电源电压的正负半周都可以触发导通。在I+模式下，T2端为正，器件由正门极电流脉冲触发导通。在Ⅲ一模式下，T1端为正，它由负门极电流脉冲触发导通。一个双向晶闸管比一对反并联的晶闸管更加经济，控制也更加简单，但是其集成结构具有某些缺点。双向晶闸管的门极电流敏感度较差，并且由于少数载流子的存储效应，其关断时间也较长。由于同样的原因，施加的额定du/dt也较小，从而难以用于感性负载。一个设计良好的RC缓冲电路对双向晶闸管电路是很关键的。



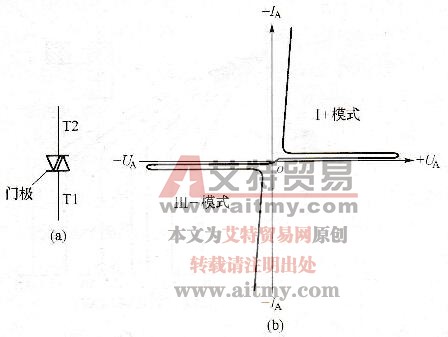

图3-8双向晶闸管的图形符号及其伏安特性曲线
