普传PI7100变频器在工业变压器绕组绕线机中的应

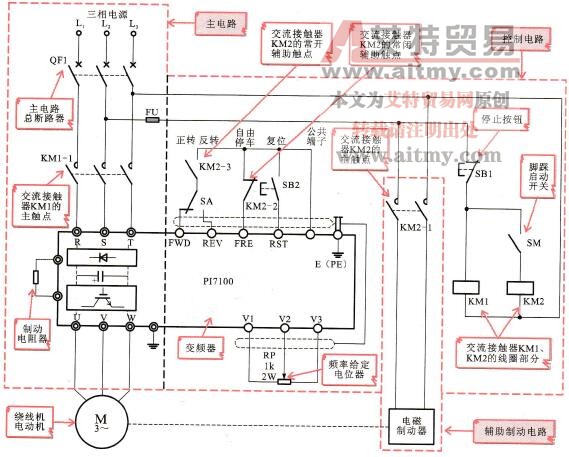

    图5-19所示为典型工业变压器绕组绕线机的变频控制电路。由图可以看到，该机床设备变频控制电路主要是由主电路、控制电路和辅助制动电路等部分构成的。

    图5-19    典型工业变压器绕组绕线机的变频控制电路

    主电路主要是由总断路器QF、交流接触器的主触点KM1.1、变频器内的主电路等部分构成的，主要用于控制三相交流电动机的变频启动、调速、停机等控制。

    控制电路主要是由停止按钮SB1、交流接触器KM1、KM2的线圈和辅助触点、微动开关SM、变频器内的控制电路等部分构成的，该电路主要用于控制变频器供电电源的通断和工作状态。辅助制动电路则主要由电磁制动器和交流接触器KM2的常开主触点构成。

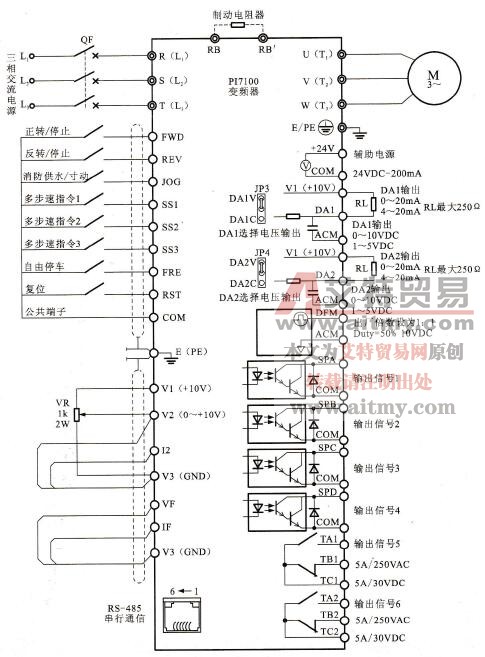

    在上图工业绕线机变频控制电路中，采用了普传PI7100型变频器，该变频器各接线端子配线如图5-20所示，其各端子功能见表5-4所列。

    图5-20    普传PI7100型变频器各接线端子配线

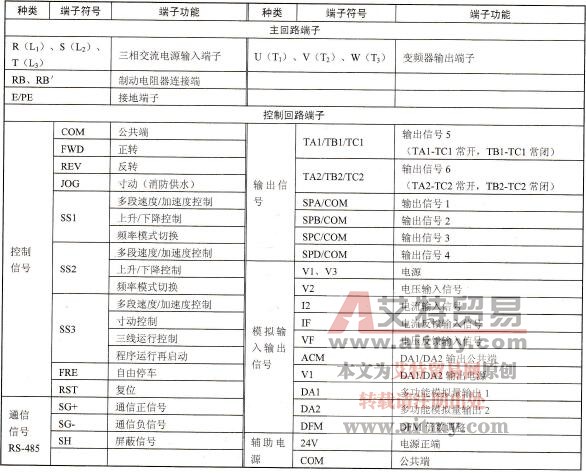

    表5-4    普传PI7100型变频器各接线端子功能

    1．绕线机的变频启动控制过程

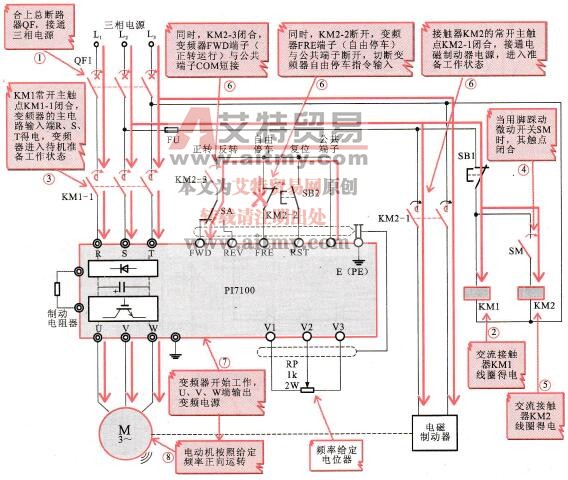

    该控制电路比较简单，绕线机的变频器启动由控制电路中的脚踩微动开关SM进行控制，当踩下开关时，其触点闭合，则控制电路中形成回路，通过交流接触器线圈带动主电路中触点动作，从而为变频器输入运行控制信号，变频器便可启动，由其输出端输出变频电源，控制绕线机电动机运转，具体控制过程如图5-21所示。

    图5-21    绕线机的变频启动控制过程

    若需要电动机反向运转时，拨动转换开关SA接到REV端，使REV端与公共端短接，变频器则执行反转指令。

    2．变频停机及制动的控制过程

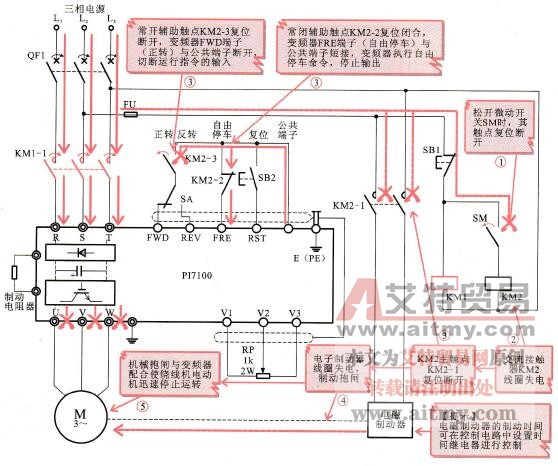

    图5-22所示为绕线机变频控制电路的变频停机及制动过程。该控制电路中，由于该机床设备功能是实现对变压器等工业设备绕组的绕制，在工作过程中，不可避免的需要随时停车，对绕组的绕制情况进行调整或重绕等操作，因此需要变频控制线路在停车时电动机不再由于惯性继续运转。该电路中加入了机械制动与变频器的电气制动相配合，当变频器停止输出后，由机械制动设备抱闸，立即使电动机停转。

    图5-22    绕线机变频控制电路的变频停机及制动过程

    若变频器检测电动机或自身出现过流、过压、过载等故障时，内部保护电路动作也可使系统停止运行，维修完成后，可按一下复位按钮SB2，使变频器的RST复位端子与公共端COM短接，可使变频器立即复位，恢复正常使用。另外，按下停止按钮SB1可直接切断变频器三相电源，实现系统停机。

    从上述分析不难看出，在变压器绕组绕线机的变频控制电路中，将变频器的电气制动与机械制动组成，可实现踩下启动开关，变频器按照频率设定电位器设定的频率输出交流电源，控制电动机运行；当松开启动开关时，变频器停止输出同时电磁制动器反相制动，可保证系统迅速停止，因此适用于频繁快速的运行停车控制系统中。

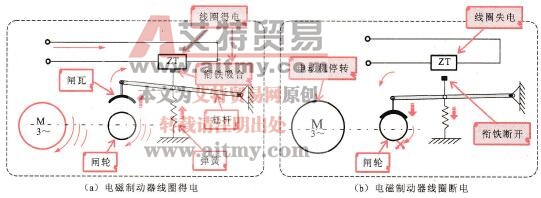

    电磁制动器用于与变频器配合实现电动机准确快速停车，其内部一般是由衔铁、线圈、闸轮、闸瓦、杠杆和弹簧构成的。其中闸轮与电动机装在同一根转轴上，当闸轮停止转动时，电动机也同时迅速停转，图5-23所示为电磁制动器机械制动原理。

    图5-23    电磁制动器机械制动原理

    ·电磁制动器线圈得电，吸引衔铁，并使其与线圈吸合，衔铁带动杠杆按顺时针方向旋转，从而使闸瓦与闸轮分开，电动机正常运行。

    ·电磁制动器线圈断电，杠杆在弹簧恢复力作用下复位，使得闸瓦与闸轮紧紧抱住。闸轮迅速停止转动，与之连接在同一根转轴上的电动机也迅速停止转动。
