图5-13所示为变频器在风机变频控制系统(燃煤炉鼓风机)中的典型应用。该控制电路采用康沃CVF-P2-4T0055型风机、水泵专用变频器,控制对象为5.5 kW的三相交流电动机(鼓风机电动机)。变频器可对三相交流电动机的转速进行控制,从而调节风量,风速大小要求由司炉工操作。因炉温较高,故要求变频器放在较远处的配电柜内。

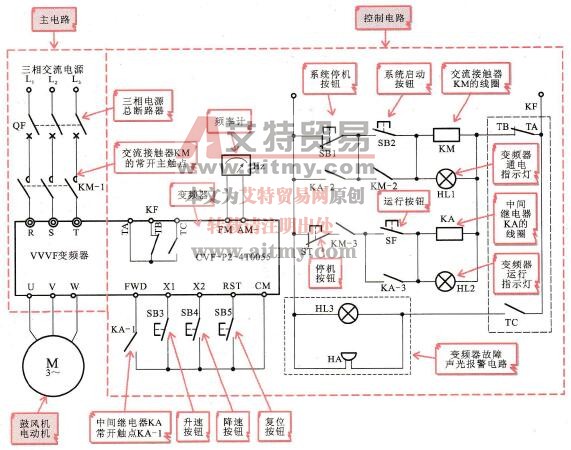

图5-13 变频器在风机变频控制系统(燃煤炉鼓风机)中的典型应用
在上图风机变频控制系统中,采用了康沃CVF-P2-4T0055型变频器,该变频器各接线端子配线如图5-14所示,其各端子功能见表5-3所列。

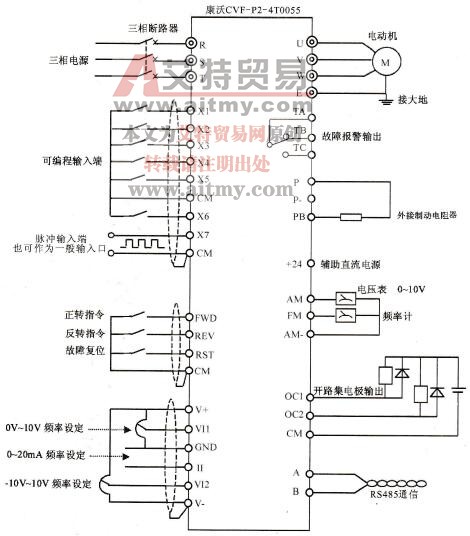

图5-14 康沃CVF-P2-4T0055型变频器各接线端子配线

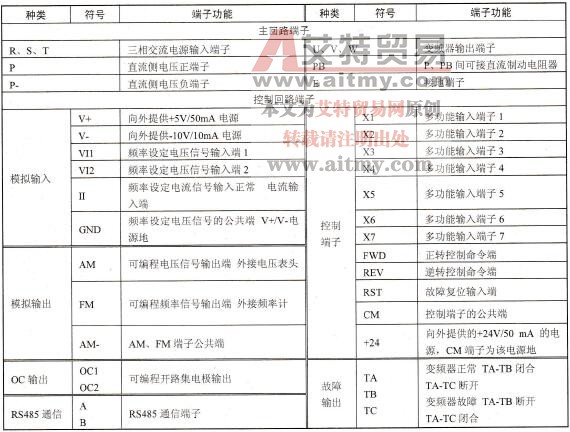

表5-3 康沃CVF-P2-4T0055型变频器各接线端子功能
风机是一种压缩和输送气体的机械。通过风机后排出风的压力较小者为通风机,较大者为鼓风机,统称风机。
图5-15所示为典型风机内部结构图。由图可知,在机壳内有两个形状相同的叶轮,安装在互相平行的两根轴上,两轴上装有完全相同,且互相啮合的一对齿轮,一为主动轮,另一个为从动轮,两轮相对运转,实现强力鼓风。
图5-15 典型风机内部结构图
图5-16所示为风机运行工作的简图。
图5-16 风机运行工作的简图
风压和风量是风机运行过程中的两个重要参数。其中风压(PF)是管路中单位面积上风的压力;风量(GF)即空气的流量,指单位时间内排出气体的总量。
在转速不变的情况下,风压PF和风量QF之间的关系曲线称为风压特性曲线,风压特性与水泵的扬程特性相当,但在风量很小时,风压也较小。随着风量的增大,风压逐渐增大,当其增大到一定程度后,风量再增大,风压又开始减小。故风压特性呈中间高、两边低的形状。
调节风量大小的方法有如下两种:
·调节风门的开度。转速不变,故风压特性也不变,风阻特性则随风门开度的改变而
改变。
·调节转速。风门开度不变,故风阻特性也不变,风压特性则随转速的改变而改变。
在所需风量相同的情况下,调节转速的方法所消耗的功率要小得多,其节能效果是
十分显著的。
1.鼓风机电动机在变频器控制下启动运转控制过程
闭合主电路断路器QF,分别按下控制电路启动按钮SB2、变频运行启动按钮SF后,控制系统进入变频控制工作状态,图5-17所示为鼓风机电动机的变频启动控制过程。
图5-17 鼓风机电动机的变频启动控制过程
在该控制电路中,交流接触器KM和中间继电器KA之间具有连锁关系。例如,当交流接触器KM未得电之前,由于其常开触点KM-3串联在KA电路中,KA无法通电:当中间继电器KA得电工作后,由于其常开触点KA-2并联在停机按钮SB1两端,使其不起作用,因此,在KA-2闭合状态下,交流接触器KM也不能断电。
当需要停机时,首先按下停止按钮ST,中间继电器KA线圈失电释放,其所有触点均复位:
常开触点KA-1复位断开,变频器正转运行端FED指令消失,变频器停止输出:
常开触点KA-2复位断开,解除对停机按钮SB1的锁定:
常开触点KA-3复位断开,解除对运行按钮SF的锁定。
当需要调整鼓风机电动机转速时,可通过操作升速按钮SB3,降速按钮SB4向变频器送入调速指令,由变频器控制鼓风机电动机转速。
2.鼓风机电动机在变频器控制下故障停机控制过程
当变频器或外围电路发生故障时,该控制电路可自动停机,并驱动声光报警电路工作,显示控制电路故障,提醒工作人员注意,其控制过程如图5-18所示。

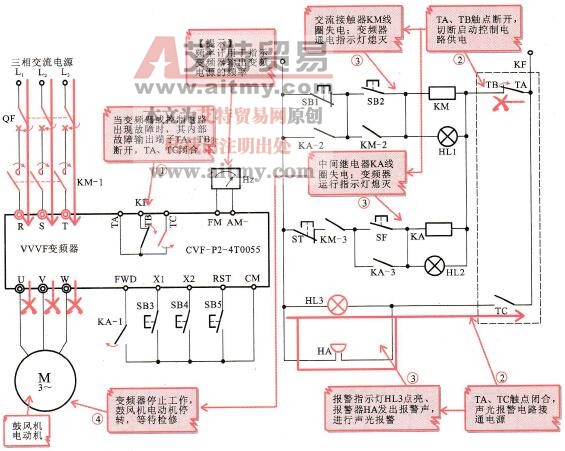

图5-18 鼓风机电动机在变频器控制下故障停机控制过程
当检修完成后,按下复位按钮SB5,使变频器复位,然后再通过控制电路重新启动变频器,由变频器控制鼓风机电动机的工作状态。
