变频器的电路结构

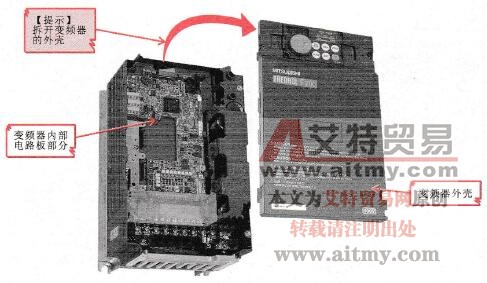

    变频器的电路部分是由构成各种功能电路的电子、电力器件构成的。一般需要拆开变频器外壳才可看到其电路部分的具体构成，如图1-17所示。

    图1-17    变频器电路部分的安装位置

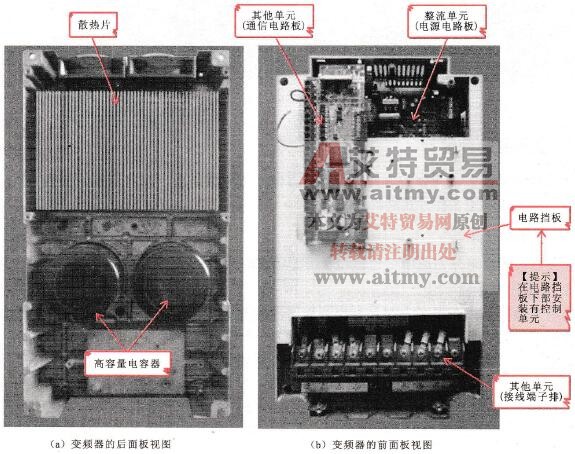

    图1-18所示为典型变频器的内部结构，可以看到其内部一般包含有两只高容量电容器、整流单元、挡板下的控制单元以及其他单元（通信电路板、接线端子排）等。

    图1-18    典型变频器的内部结构

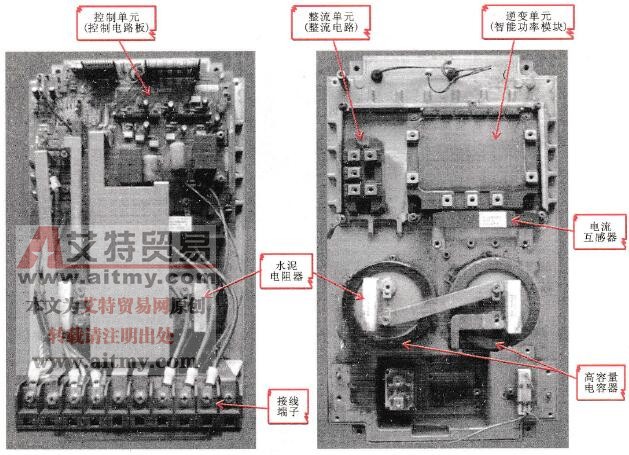

    继续拆卸内部的散热片和挡板后可看到其内部具体的单元模块，如图1-19所示。可以看到变频器内部主要是由整流单元、控制单元（控制电路板）、（整流电路）、逆变单元（智能功率模块）、水泥电阻器、高容量电容器、电流互感器等部分构成的。

    图1-19    典型变频器内部的单元模块
