变频器的其他功能接口或功能开关

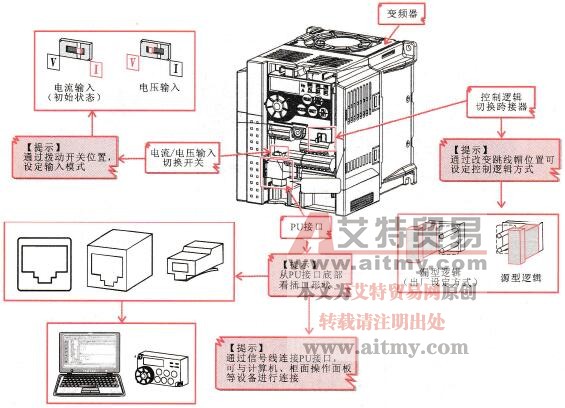

    变频器除上述主电路接线端子和控制电路接线端子外，在其端子部分一般还包含一些其他功能接口或功能开关，如控制逻辑切换跨接器、PU接口、电流/电压输入切换开关等，如图1-16所示。

    图1-16    典型变频器的其他功能接口或功能开关

    ●控制逻辑切换跨接器是指用于切换变频器控制逻辑方式的器件。变频器的控制逻辑方式一般分为漏型逻辑和源型逻辑（指控制场效应晶体管的漏极和源极），类似计算机主板上的跳线及跳线帽的关系。漏型逻辑指信号输入端子有电流流出时信号为ON的逻辑：源型逻辑指信号输入端子中有电流流入时信号为ON的逻辑。

    ●PU接口指变频器的通信接口。通过该接口及相应的连接电缆可实现变频器与操作面板、计算机等进行连接。变频器通过PU接口连接计算机时，用户可以通过客户端程序对变频器进行操作、监视或读写参数。

    ●电流/电压输入切换开关用于切换输入模拟信号的类型，所设定类型需要与输入模拟信号类型相符，否则可能损坏变频器。
