变频器的控制电路接线端子

    控制电路接线端子一般包括输入信号、输出信号及生产厂家设定用端子部分，用于连接变频器控制信号的输入、输出、通信等部件。其中，输入信号接线端子一般用于为变频器输入外部的控制信号，如正反转启动方式、频率设定值、PTC热敏电阻输入等；输出信号端子则用于输出对外部装置的控制信号，如继电器控制信号等；生产厂家设定用端子一般不可连接任何设备，否则可能导致变频器故障。

    图1-15所示为典型变频器的控制电路接线端子部分。

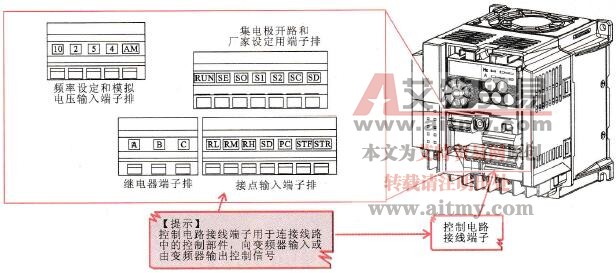

    图1-15    典型变频器的控制电路接线端子部分
