变频器的主电路接线端子

    打开变频器的前面板和配线盖板后，即可看到变频器的各种接线端子，并可在该状态下进行接线操作。

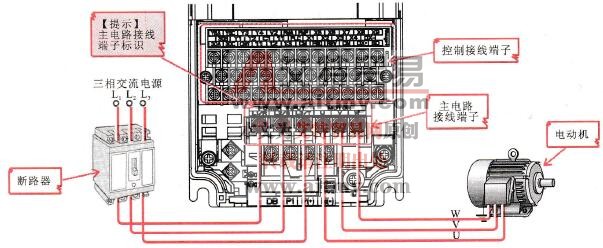

    其中，电源侧的主电路接线端子主要用于连接三相供电电源，而负载侧的主电路接线端子主要用于连接电动机，图1-13所示为典型变频器的主电路接线端子部分及其接线方式。

    图1-13    典型变频器的主电路接线端子部分及其接线方式

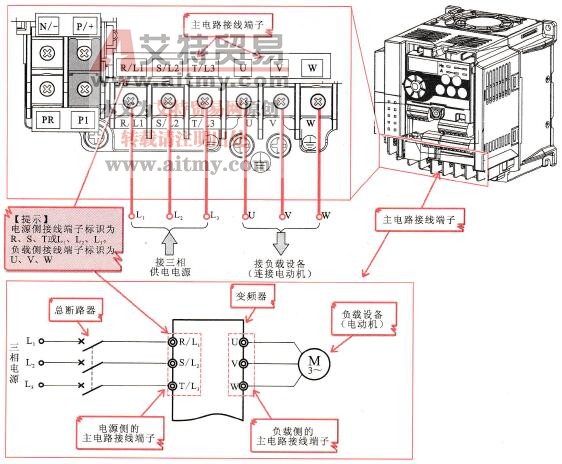

    不同类型的变频器，具体接线端子的排列和位置有所不同，但其主电路接线端子均周L1、L2、L3和U、V、W字母进行标识，可根据该标识进行识别和区分，图1-14所示为另外一个品牌的变频器的主电路接线端子的位置及相关标识。

    图1-14    其他变频器的主电路接线端子的位置及相关标识（富士FRN1.5G1S-4C型）
