变频器的操作显示面板

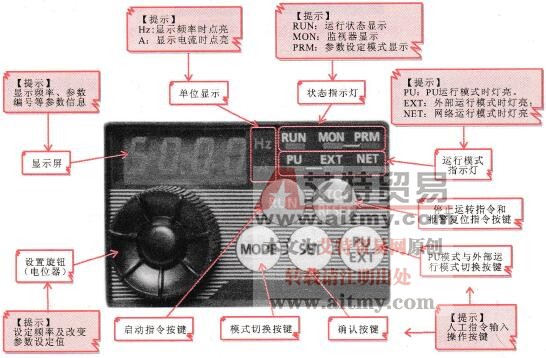

    操作显示面板是变频器与外界实现交互的关键部分，目前多数变频器都是通过操作显示面板上的显示屏、操作按键、指示灯等进行相关参数的设置及运行状态的监视，图1-3所示为典型变频器的操作显示面板。

    图1-3    典型变频器的操作显示面板

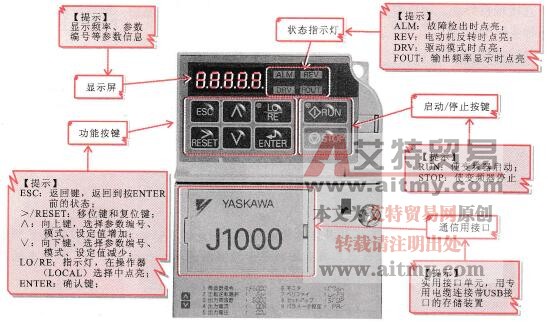

    不同类型的变频器，操作面板的具体结构也有所不同，图1-4所示为另一种常见变频器操作面板的结构图，从图可以看出其与上图所包含按键功能及形式有所区别，但基本的功能按键十分相似。

    图1-4    另一种常见变频器操作面板的结构图（安川J1000型变频器）
