变频器的外部结构

    变频器的英文名称VFD或VVVF，它是一种利用逆变电路的方式将工频电源（恒频恒压电源）变成频率和电压可变的变频电源，进而对电动机进行调速控制的电气装置。

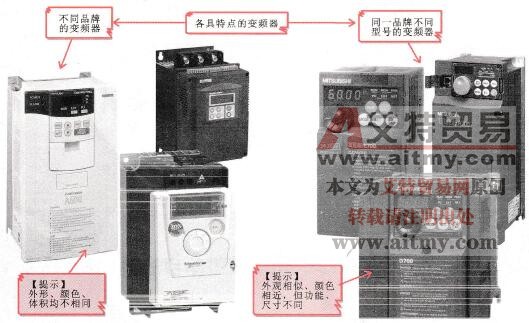

    目前，市场上流行的变频器种类繁多，不同品牌的变频器的外形各异，甚至即使同一品牌不同型号的变频器外形也根据其驱动对象的功率或应用场合的不同，而存在差异，图1-1所示为不同品牌、不同型号变频器的实物外形。

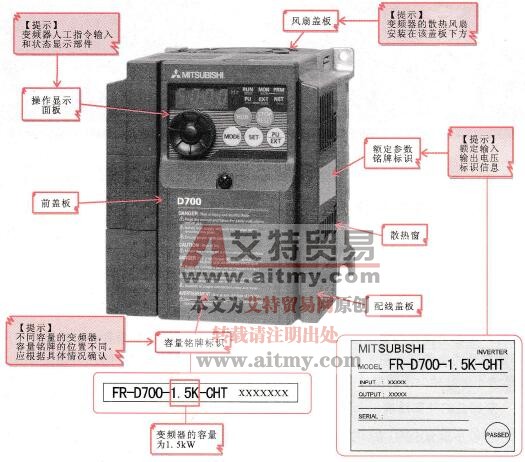

    变频器外形虽有不同，但其外部的结构组成基本相同，图1-2所示为典型变频器的外部结构。

    图1-1    不同品牌、不同型号变频器的实物外形

    图1-2    典型变频器的外部结构

    直接观察外观，可以看到变频器的操作显示面板、容量铭牌标识、额定参数铭牌标识及各种盖板等部分。
