交-交变频器的有环流运行方式

    同时对两组整流器施加触发脉冲，且保持αp+αn=π，这种运行方式称为有环流运行方式，又称为自然环流交-交变频器。为了限制环流，在正、负组间接有抑制环流的电抗器。但是与直流可逆整流器不同，这种运行方式的交-交变频器，除有因纹波电压瞬时值不同而引起的环流外，还存在着环流电抗器在交流输出电流作用下引起的“自感应环流”，如图5-4所示。图中忽略了因纹波电压引起的环流。产生自感应环流的根本原因是因为交-交变频器的输出电流是交流，其上升和下降在环流电抗器上引起自感应电压。

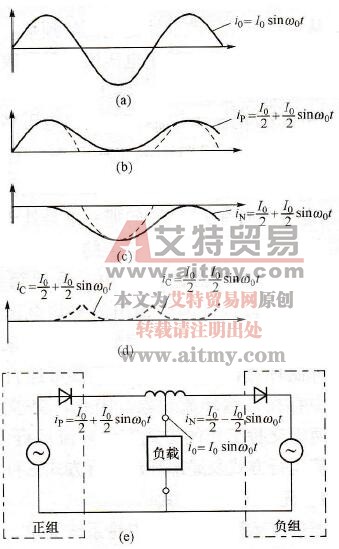

    图5-4    自感应环流原理图

   (a)输出电流；(b)正组输出电流；(c)负组输出电流；(d)自感应环流；(e)等效电路

    自感应环流的平均值可达总电流平均值的57%，加重了整流器负担。因此，完全不加控制的自然环流运行方式只能用于特定的场合。由图5-4可见，自感应环流在交流输出电流靠近零点时出现最大值，这对保持电流连续是有利的。另外，在有环流运行方式中，负载电压为环流电抗器的中点的电压。由于两组输出电压瞬时值中一些谐波分量抵消了，故输出电压的波形较好。
