交-交变频器的无环流运行方式

    无环流运行方式的优点是系统简单、成本较低。但缺点是决不允许两组整流器同时触发导通形成环流，因为环流的出现将造成电源短路。为此必须等到一组整流器的电源完全消失后，另一组整流器才允许导通。切换需要较长的延时。调节的频率只是电网频率的1/3或更低。

    图5-3中正桥P提供交流电流In的正半波，负桥N提供In的负半波。在进行换桥时，由于普通晶闸管在触发脉冲消失且正向电流完全停止后，还需要10～50μs的时间才能够恢复正向阻断能力，所以要In=0后，还需要延时500～1500μs才允许另一组晶闸管触发导通。因此，这种变频器提供的交流电流在过零时必然存在着一小段死区，延时时间愈长，产生环流的可能性愈小，系统愈可靠，这种死区也愈长。在死区期间电流等于零，这段时间是无效时间。

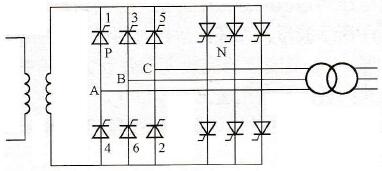

    图5-3    无环流反并联交-交变频器

    无环流控制的重要条件是准确而且迅速地检测出电流过零信号。不管主回路的工件电流是大是小，零电流检测环节都必须能对主回路的电流作出正确的响应。过去的零电流检测在输入侧使用交流互感器，在输出侧使用直流电流互感器，它们都既能保证电流检测的准确性，又能使主回路和控制回路之间得到可靠的隔离。近几年，由于光隔离器的发展和广泛应用，已出现几种由光电隔离器件组成的零电流检测器。这种新式零电流检测器具有很好的性能，比较流行。
