软起动器应用实例
来源:艾特贸易2017-07-28
简介图 6-13 为典型的软起动器应用接线。它实际上是晶闸管调压调速线路,改变晶闸管的触发延迟角,就可调节晶闸管调压电路的输出电压,异步电动机在定子调压下的机械特性如图 6-14 所
图6-13为典型的软起动器应用接线。它实际上是晶闸管调压调速线路,改变晶闸管的触发延迟角,就可调节晶闸管调压电路的输出电压,异步电动机在定子调压下的机械特性如图6-14所示。其主要特点是电动机的转矩近似与定子电压的二次方成正比。用软起动器起动电动机时,晶闸管的输出电压逐渐增加,电动机逐渐加速,直到晶闸管全导通,电动机工作在额定的机械特性上。这时也可以用旁路接触器将软起动器短接,以节约在晶闸管压降上的电能损耗。

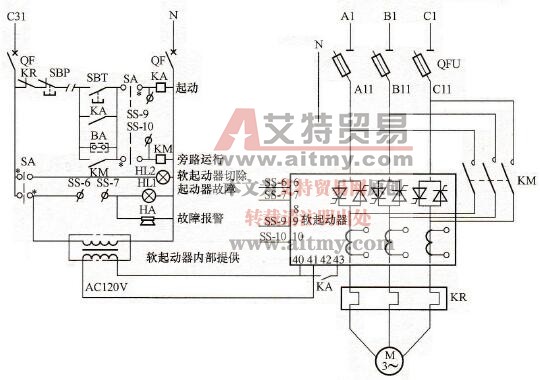

图6-13 软起动器接线图
KM-交流接触器;KA-中间继电器;SA-旋转开关;SBT-起动按钮;SBP-停止按钮;
QFU-熔断器式刀开关;KR-热继电器;QF-断路器;HA-报警器
图6-14 交流电动机晶闸管调压特性
