变频器的安装要求

    1．变频器的安装方向

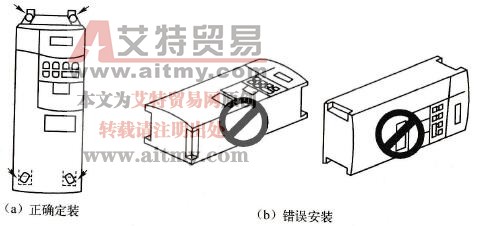

    变频器用螺栓垂直安装到坚固的物体上，而且从正面就能看到变频器正面的文字位置，不能上下颠倒或平放安装，如图4-17所示。

    图4-17    变频器的安装方向

    2．变频器周围的空间

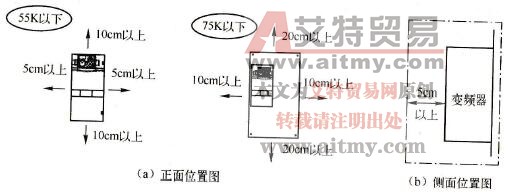

    为了散热及维护方便，变频器周围要留有一定的空间，以保证与其他装置及电气柜的壁面分开。变频器下部作为布线空间，变频器上部作为散热用空间，不要再安装别的电气设备。变频器周围空间应符合图4-18所示尺寸要求。

    图4-18    变频器周围空间尺寸

    3．安装多台变频器

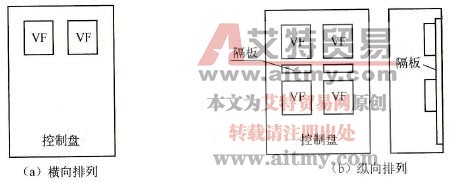

    在同一个电气柜内安装多台变频器时，通常按图4-19 (a)所示进行横向摆放。电气柜内空间较小需要进行纵向摆放时，可安装隔板以避免由于下部变频器的热量而引起上部变频器温度的上升，如图4-19 (b)所示。

    图4-19    多台变频器的安装

    艾特贸易小编提示：

    在同一电气柜里安装多台变频器时，应注意换气、通风或是将电气柜的尺寸做得大一些，以保证变频器周围的温度不会超过允许值范围。

    4．排气风扇的安装

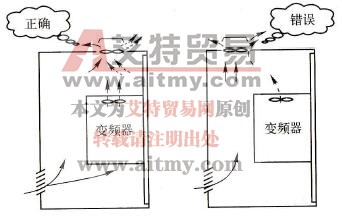

    变频器内部产生的热量通过冷却风扇成为暖风从单元的下部向上部流动。安装风扇进行通风时，可按图4-20所示确定换气风扇的安装位置。

    图4-20    换气扇的安装
