变频器的散热通风要求

    变频器产生的热量主要取决于变频器容量及其驱动电动机的负载，同时配电柜内同变频器一起安装使用的选件、功率改善电抗器及制动单元（包括制动电阻）电会产生热量，这些都是变频器热量的来源。另外，阳光直射等外界因素也会导致变频器周围温度上升。安装变频器的电气柜，应保证良好的散热，从而使电气柜内温度维持在允许温度以下。

    变频器电气柜的冷却方式分为自然冷却和强制冷却两种。

    1．自然冷却

    自然冷却是指电气柜自然散热下的冷却，如图4-14所示。这种方法成本低，主要适用于小容量变频器。

    图4-14    自然冷却方式

    2．强制冷却

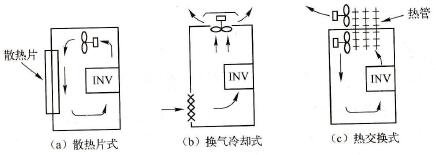

    强制冷却又分为散热片冷却、换气冷却、热交换器或冷凝器冷却三种方式，如图4-15所示。

    散热片冷却方式因为散热片的安装部位和面积均受限制，适用于小容量变频器中；换气冷却方式一般在室内设置时使用，可以实现电气柜的小型化、低成本化，所以被普遍应用；热交换器或冷凝器冷却方式主要应用于大、中容量变频器，采用全封闭式结构也可以实现电气柜的小型化。

    图4-15    强制冷却方式

    艾特贸易小编提示：

    变频器运转中，散热片附近的温度可上升到90℃，变频器的背面柜体要用耐温材料；另外，柜体必须有足够的空间以确保内部变频器功率元件有充分的冷却，柜体进风口和出风口必须装配格栅，如图4-16所示。

    图4-16    变频电气柜外形图
